原理特點
氟利昂流量計：當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。
原理&結構

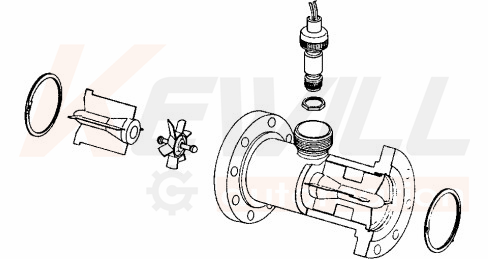

"FR60氟利昂流量計是一種速度式流量計。如下圖所示，在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度、渦輪的旋轉角速度與流體流速成正比，由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。
渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值；同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
特點
安裝有高可靠性的長壽命軸承
極好的重復性，適合于配料
優秀的低流速測量性能
極快速響應，適合批量控制和配比控制場合的使用
多葉片結構的轉子，精度高
蒸汽清洗允許
緊奏型適用于設備安裝
應用
成品油、輕質原油、汽油、輕油、噴氣燃料、輕柴油、石腦油、乙烯等
潤滑油、液壓油等
水、純水、蒸餾水、去離子水、脫鹽水、軟化水等
酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈
選型指南
FR60-F法蘭型
●法蘭型渦輪流量計
●口徑:DN10 to DN250
●精度：±0.5% / ±0.2% / ±1.0%
●電源：DC 12V to 30V；
●輸出：脈沖、電流、電壓：光耦NPN、液晶顯示●法蘭標準：DIN、ASME、JIS、產品應用地標準
●可選自潤滑軸承
FR60-C衛生卡箍型
●衛生型渦輪流量計
●口徑:DN15 to DN50
●精度：±0.5% / ±0.2% / ±1.0%
●電源：DC 12V to 30V；
●輸出：脈沖、電流、電壓
：光耦NPN、液晶顯示
●連接方式：衛生卡箍
●可選自潤滑軸承
FR60-T螺紋型
●螺紋型渦輪流量計
●口徑:DN4 to DN50
●精度：±0.5% / ±0.2% / ±1.0%
●電源：DC 12V to 30V；
●輸出：脈沖、電流、電壓：光耦NPN、液晶顯示●連接方式：螺紋連接
●可選自潤滑軸承
FR60指標參數 |
|
性能參數 |
|
精度： | 0.5% of rate 和0.2% of rate 兩種 |
重復性： | 測量值的±0.1% |
響應時間： | 最大50 毫秒相對于輸入的改變 |
穩定性： | 6個月以上的穩定性是測量值的±0.1% |
環境溫度的影響： | 超過工作溫度范圍是±0.25%測量值 |
安裝位置的影響： | 需確保傳感器滿管和保證了前后足夠的直管段，則安裝無影響 |
啟動時間： | 從零流量開始需要50毫秒 |
預熱時間： | 從通電到達到額定測量精度需要5分鐘 |
|
|
傳感器參數 |
|
尺寸： | DN4 to DN250 |
被測流體溫度范圍： | -40 to 120℃， |
傳感器本體材質： | 不銹鋼1.4301(304) ,不銹鋼1.4435(316L) |
葉輪及附件材質： | 430F不銹鋼 ,不銹鋼1.4435(316L),哈氏合金C |
耐壓等級： | PN10 to PN63 |
線圈阻抗： | 1600Ω |
|
|
接線盒參數 |
|
環境溫度范圍： | -20 to 140° F (-29 to 60 ℃ ) |
接線盒材質： | 不銹鋼1.4301(304),IEC60529 IP66 （標準）,可定制不銹鋼1.4435(316L) |
轉換器密封圈： | 橡膠 |
電源： | DC 12V to 30V ，1A快速熔斷保險； |
防護等級： | IP65&IP67 |
電氣接口： | PG13.5 |
功率： | max 0.3 W |
輸出： | 脈沖輸出（用于總量） |

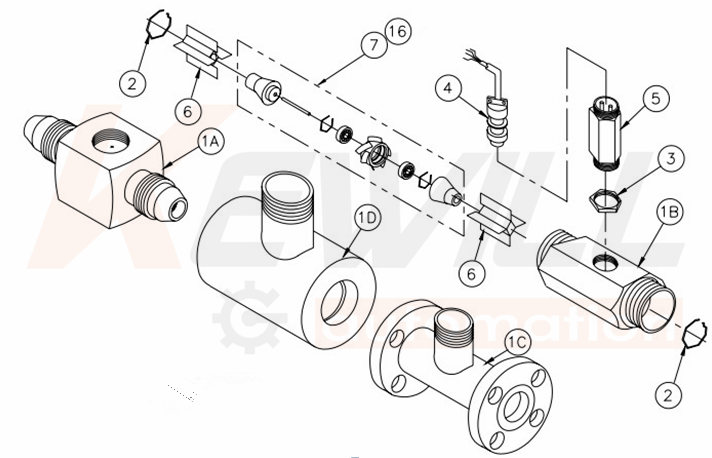

FR60傳感器結構
部件 | 描述 |
1A \ 1B \ 1C \ 1D | 傳感器外殼 |
2 | 定位環 |
3 | 防松螺母 |
4 | 信號線連接頭 |
5 | 檢測探頭 |
6 | 支撐 |
7 | 葉輪和軸承組件 |

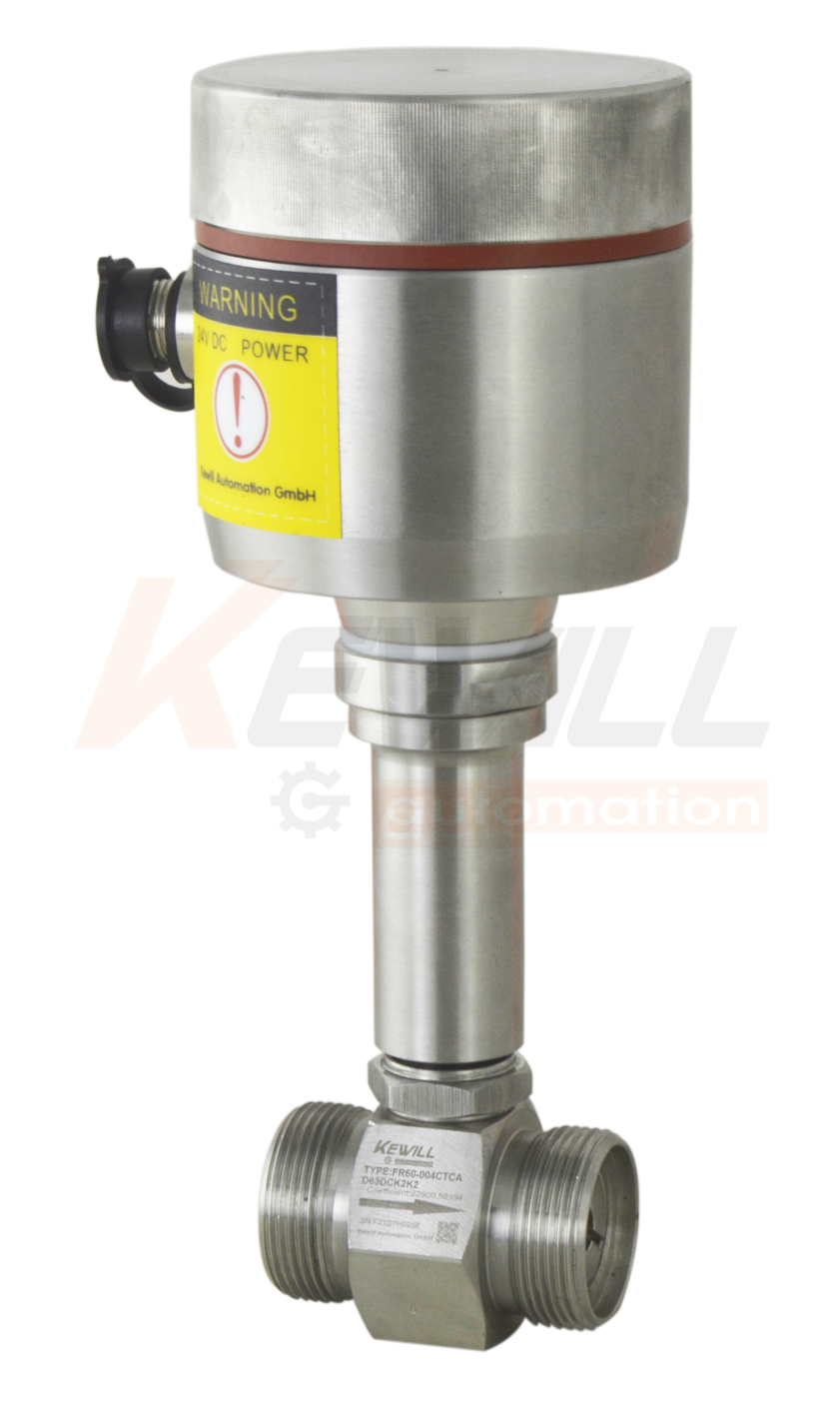

FR60渦輪流量計

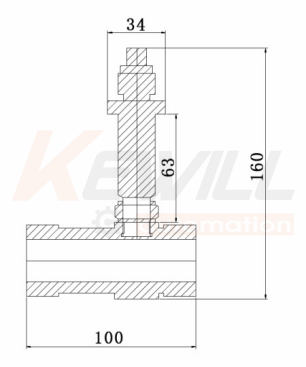

赫斯曼接頭(DIN43650)示意圖

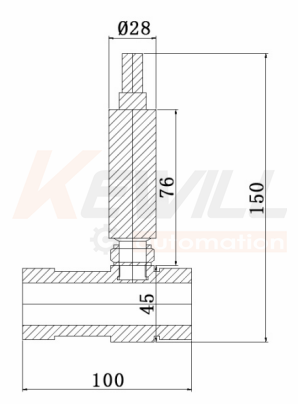

FR60-B航空插座連接器型4-20mA與脈沖輸出放大器部分示意圖
FR60:脈沖輸出放大器部分示意圖
FR60傳感器尺寸與流量范圍
尺寸 | 可測流量范圍（流速影響精度） | 尺寸 | 可測流量范圍（流速影響精度） | ||
最小m³/h | 最大m³/h | 最小m³/h | 最大m³/h | ||
4 | 0.005 | 0.317 | 50 | 0.71 | 49.5 |
6 | 0.01 | 0.712 | 65 | 1.2 | 84 |
10 | 0.028 | 1.978 | 80 | 1.81 | 127 |
15 | 0.064 | 4.5 | 100 | 2.83 | 198 |
20 | 0.113 | 7.9 | 125 | 4.42 | 309 |
25 | 0.177 | 12.4 | 150 | 6.36 | 445 |
32 | 0.289 | 20.3 | 200 | 11.3 | 792 |
40 | 0.452 | 31.7 | 250 | 17.67 | 1236 |
選型表
FR60- | 渦輪式流量計 | |||||||||||
| 通徑 | |||||||||||
| DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 （DN300等特殊管徑約定交貨） | |||||||||||
| 輸出信號 | |||||||||||
| 脈沖 | |||||||||||
| 0-5V | |||||||||||
| 4-20mA | |||||||||||
| 4-20mA+脈沖+2路開關量輸出 | |||||||||||
| 4-20mA+脈沖+2路開關量輸出+瞬時流量顯示+累計流量顯示 | |||||||||||
| 過程連接類型 | |||||||||||
| 螺紋密封連接 | |||||||||||
| 法蘭式連接 | |||||||||||
| 衛生級卡箍連接 | |||||||||||
| 精度 | |||||||||||
| 精度0.2% （適用于DN15以上管路） | |||||||||||
| 精度0.5% （適用于DN10以上管路） | |||||||||||
| 精度1.0% | |||||||||||
| 接線方式 | |||||||||||
| 不銹鋼1.4301(304)接線盒 IP67 | |||||||||||
| 航空插座連接器IP65 | |||||||||||
| 赫斯曼接頭(DIN43650)IP65 | |||||||||||
| 耐壓等級 | |||||||||||
| EN 1092-1(DIN) PN10 |
| ASME B16.5(ANSI)CLASS150 | |||||||||
| EN 1092-1(DIN) PN16 |
| ASME B16.5(ANSI)CLASS300 | |||||||||
| EN 1092-1(DIN) PN25 |
| ASME B16.5(ANSI)CLASS600 | |||||||||
| EN 1092-1(DIN) PN40 |
| ASME B16.5(ANSI)CLASS900 | |||||||||
| EN 1092-1(DIN) PN63 |
| ASME B16.5(ANSI)CLASS1500 | |||||||||
| EN 1092-1(DIN) PN100 |
| ASME B16.5(ANSI)CLASS2500 | |||||||||
| EN 1092-1(DIN) PN250 |
| JIS 10K | |||||||||
| EN 1092-1(DIN) PN400 |
| JIS 20K | |||||||||
|
|
| 產品應用地特殊標準 | |||||||||
系統供電方式 | ||||||||||||
| 12~30V DC | |||||||||||
| 本體材質 | |||||||||||
| 不銹鋼1.4301(304) | |||||||||||
| 不銹鋼1.4435(316L) | |||||||||||
| 內部葉輪與附件材質 | |||||||||||
| 430F不銹鋼 | |||||||||||
| 不銹鋼1.4435(316L) | |||||||||||
| 哈氏合金C | |||||||||||
| (特殊備選項)VARIO | |||||||||||
| 特殊參數定制款 | |||||||||||
FR60- |
|
|
|
|
|
|
|
|
| ←選型示例
| ||
