原理特點
潤滑油流量計：安裝有高可靠性的長壽命軸承，極好的重復性好，適合于配料。
潤滑油流量計

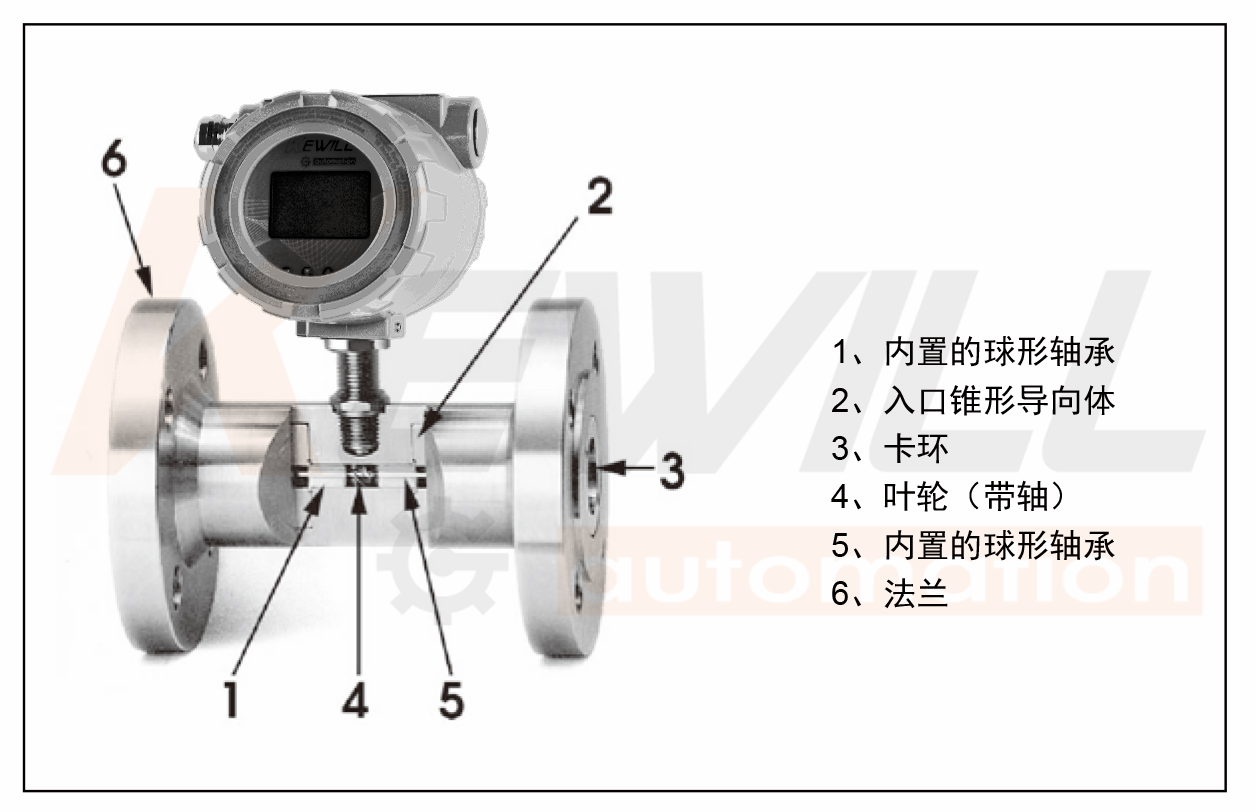

原理&結構

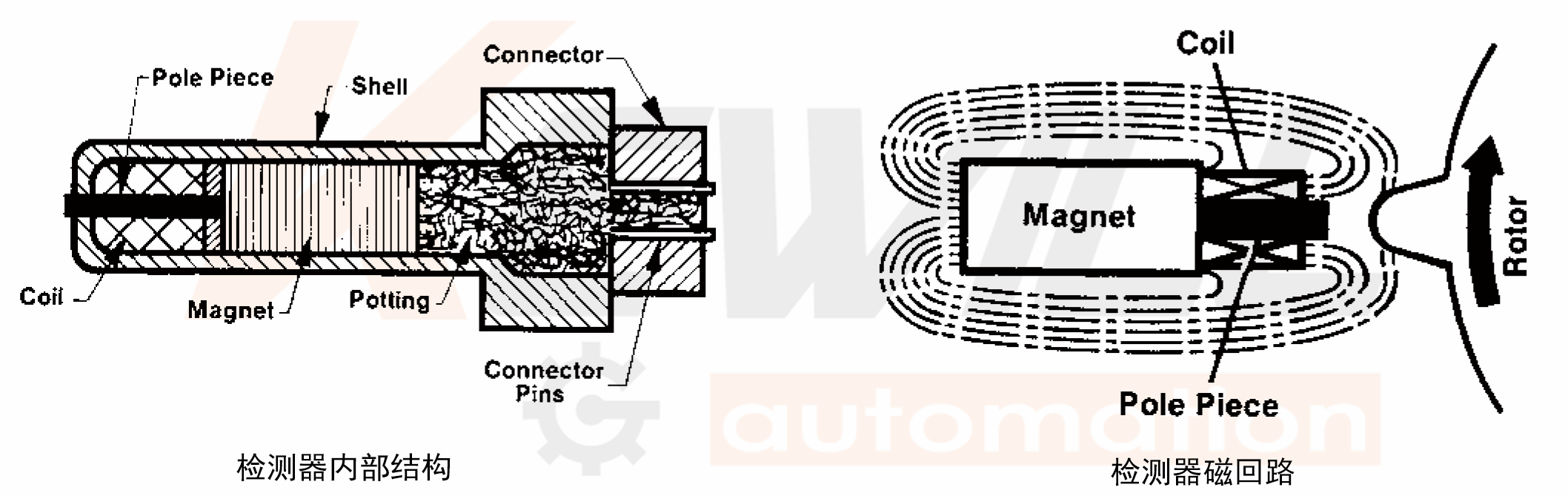

"潤滑油流量計是一種速度式流量計。如下圖所示，在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉；在一定的流量范圍內，對一定的流體介質粘度、渦輪的旋轉角速度與流體流速成正比。由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。 渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值；同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。 "
潤滑油流量計
特點
安裝有高可靠性的長壽命軸承
極好的重復性好，適合于配料
優秀的低流速測量性能
極快速響應，適合批量控制和配比控制場合的使用
多葉片結構的轉子，精度高
蒸汽清洗允許
帶高低報警功能，可以驅動繼電器
具有10點非線性修正功能
標準RS485通訊（MODBUS協議）
模塊化電路設計及豐富的自診斷功能，維修方便
緊奏型適用于設備安裝
軸承種類適用的介質溫度 | ||
軸承材質 | 溫度范圍 | 用途 |
440C不銹鋼滾珠軸承 | ﹣40℃to 120℃ | 非水介質 |
陶瓷軸頸軸承 | ﹣75℃to 120℃ | 液體 |
石墨軸頸軸承 | ﹣75℃to 160℃ | 液體 |
碳化鎢軸頸軸承 | ﹣50℃to 180℃ | 液體 |
應用
成品油、輕質原油、汽油、輕油、噴氣燃料、輕柴油、石腦油、乙烯等
潤滑油、液壓油等
水、純水、蒸餾水、去離子水、脫鹽水、軟化水等
酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
甲醛、酢酸、苛性鈉、二硫化碳等
牛奶、咖啡等
導熱油、熱煤油等高溫介質
選型指南
FR80法蘭型
●口徑:DN10～DN250
●帶自潤滑軸承
●精度：±0.5% / ±0.2%
●電源：AC 85～265 V
DC 16～36V
●輸出：4～20 mA，脈沖
●帶二組常開觸點輸出驅動：
驅動：24VDC,電流〈30 mA
●通訊：RS485（Modbus)
●帶10點非線性修正功能
●帶密度設置功能和可質量單位
●低流速0.1m/s
●快速響應型，響應時間50ms
FR80衛生卡箍型
●口徑:DN15～DN50
●帶自潤滑軸承
●精度：±0.5% / ±0.2%
●電源：AC 85～265 V
DC 16～36V
●輸出：4～20 mA，脈沖
●帶二組常開觸點輸出驅動：
驅動：24V.DC,電流〈30 mA●通訊：RS485（Modbus)
●帶10點非線性修正功能
●帶密度設置功能和可質量單位
●低流速0.1m/s
●快速響應型，響應時間50ms
FR80螺紋型
●口徑:DN4～DN50
●帶自潤滑軸承
●精度：±0.5% / ±0.2%
●電源：AC 85～265 V
DC 16～36V
●輸出：4～20 mA，脈沖
●帶二組常開觸點輸出驅動：
驅動：24V.DC,電流〈30 mA●通訊：RS485（Modbus)
●帶10點非線性修正功能
●帶密度設置功能和可質量單位
●低流速0.1m/s
●快速響應型，響應時間50ms
FR80指標參數 | |
性能參數 |
|
精度： | 0.5% of rate和0.2% of rate兩種 |
重復性： | 測量值的±0.1% |
響應時間： | 最大50毫秒相對于輸入的改變 |
穩定性： | 6個月以上的穩定性是測量值的±0.1% |
環境溫度的影響： | 超過工作溫度范圍是±0.25% |
安裝位置的影響： | 能確保傳感器滿管和保證前后足夠的直管段，則安裝無影響 |
啟動時間： | 從零流量開始需要50毫秒 |
預熱時間： | 從送電到達到額定測量精度需要5分鐘 |
傳感器參數 |
|
尺寸： | DN4 to DN250 |
被測流體溫度范圍： | ﹣50 to 120℃;（＞120°C且≤180°C定制型可函尋銷售工程師） |
傳感器本體材質： | 304不銹鋼，316L不銹鋼 |
葉輪及附件材質： | 430F不銹鋼，316L不銹鋼，哈氏合金C |
滾珠軸承材質： | 316L SST軸承或陶瓷軸承 |
過程連接： | DIN PN10 to PN63 |
線圈阻抗： | 1600 Ω |
轉換器參數 |
|
環境溫度范圍： | 20 to 140° F ( 29 to 60℃) |
外殼材質： | 低銅壓鑄鋁Nema 4X ,IEC60529 IP66（標準），可定制不銹鋼材質轉換器外殼 |
轉換器密封圈： | 橡膠 |
| AC 86 to 265V ,50/60HZ,1A快速熔斷保險；DC 16.8V to 31.2V， |
電源： | 1A快速熔斷保險；或者3.6V電池供電 |
通訊協議： | RS485通訊（MODBUS協議） |
防護等級： | IP65&IP68 |
電氣接口： | M20*1.5 |
功率： | 3W |
| 4 to 20 mA電流輸出（用于瞬時流量），脈沖輸出（用于總量） |
輸出： | 帶高報警和低報警輸出，二組常開觸點，驅動能力：24VDC/30mA |

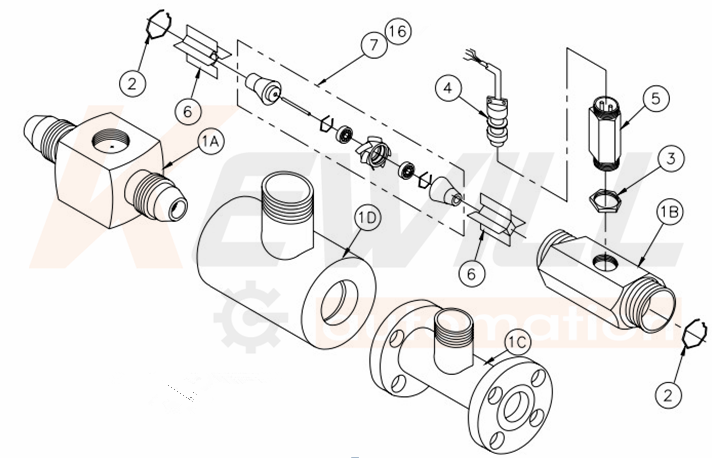

FR80指標參數
部件 | 描述 |
1A 1B 1C 1D | 傳感器外殼 |
2 | 定位環 |
3 | 防松螺母 |
4 | 信號線連接頭 |
5 | 檢測探頭 |
6 | 支撐 |
7 | 葉輪和軸承組件 |
FR80傳感器尺寸與流量范圍
尺寸(mm) | 流量范圍 | 尺寸(mm) | 流量范圍 | ||
最小m³/h | 最大m³/h | 最小m³/h | 最大m³/h | ||
4 | 0.005 | 0.317 | 50 | 0.71 | 49.5 |
6 | 0.01 | 0.712 | 65 | 1.2 | 84 |
10 | 0.028 | 1.978 | 80 | 1.81 | 127 |
15 | 0.064 | 4.5 | 100 | 2.83 | 198 |
20 | 0.113 | 7.9 | 125 | 4.42 | 309 |
25 | 0.177 | 12.4 | 150 | 6.36 | 445 |
32 | 0.289 | 20.3 | 200 | 11.3 | 792 |
40 | 0.452 | 31.7 | 250 | 17.67 | 1236 |
FR80渦輪流量計轉換器
型號 | 功能 | 外殼 |
FR80-AC | 電源：AC 86 to 265 V; LCD顯示;帶4 to 20mA輸出、脈沖輸出和RS485通訊；帶高低報警 | 壓鑄鋁 |
FR80-DC | 電源：DC 16 to 36 V; LCD顯示;帶4 to 20mA輸出、脈沖輸出和RS485通訊；帶高低報警 | 壓鑄鋁 |
FR80-B | 電源：3.6V鋰電池供電，LCD顯示，無輸出 | 壓鑄鋁 |
FR80法蘭型外形尺寸
尺寸(mm) | 法蘭端面尺寸 L(mm) | 法蘭外徑D(mm) | 高度H(mm) | 大約重量（kg) | |||
PN16 | PN40 | PN16 | PN40 | PN16 | PN40 | ||
10 | 80 | 90 | 90 | 144 | 144 | 3.0 | 3.0 |
15 | 75 | 95 | 95 | 146 | 146 | 3.0 | 3.0 |
20 | 85 | 105 | 105 | 151 | 151 | 4.0 | 4.0 |
25 | 100 | 115 | 115 | 156 | 156 | 4.5 | 4.5 |
32 | 120 | 140 | 140 | 169 | 169 | 6.0 | 6.0 |
40 | 140 | 150 | 150 | 180 | 180 | 7.0 | 7.0 |
50 | 150 | 165 | 165 | 192 | 192 | 9.0 | 9.0 |
65 | 175 | 185 | 185 | 210 | 210 | 11.0 | 11.0 |
80 | 200 | 200 | 200 | 224 | 224 | 13 | 13 |
100 | 220 | 220 | 235 | 244 | 251 | 16.0 | 19.0 |
125 | 250 | 250 | 270 | 271 | 281 | 23 | 27 |
150 | 300 | 285 | 300 | 300 | 307 | 31.0 | 37.0 |
200 | 360 | 340 | 375 | 353 | 370 | 43 | 53 |
250 | 420 | 395 | 450 | 406 | 433 | 64.0 | 80.0 |

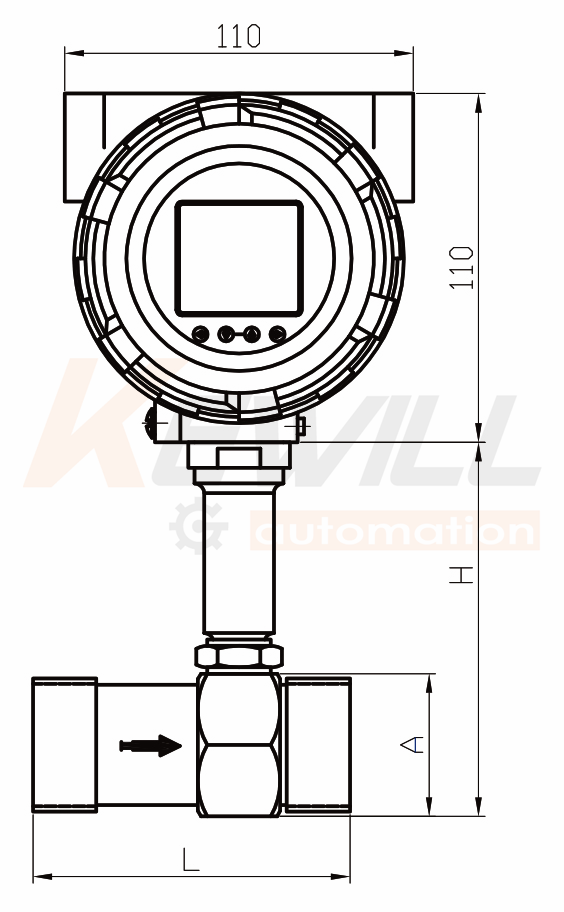

FR80螺紋連接型外形尺寸
FR80外形尺寸 PN25and PN42
尺寸(DN) | 端面尺寸L(mm) | 本體外徑 （mm) | 螺紋規格 | 高度H(mm) |
4 | 50 | 36 | M30*1.5 | 113 |
6 | 50 | 36 | M30*1.5 | 113 |
10 | 50 | 36 | M30*1.5 | 113 |
15 | 75 | 40 | G1 | 117 |
20 | 85 | 44 | G1 | 121 |
25 | 100 | 52 | G1-1/4 | 129 |
32 | 120 | 58 | G1-1/2 | 134 |
40 | 140 | 69 | G2 | 146 |
50 | 150 | 81 | G2-1/2 | 158 |

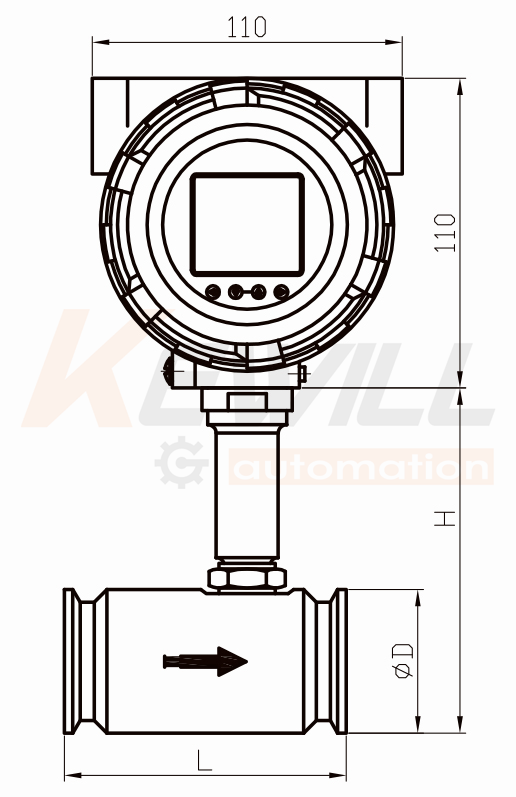

FR80卡箍連接型外形尺寸
FR80外形尺寸 卡箍連接
尺寸(DN) | 端面尺寸L(mm) | 卡箍外徑D（mm) | 高度H(mm) |
15 | 75 | 51 | 124 |
20 | 80 | 51 | 124 |
25 | 100 | 51 | 124 |
32 | 120 | 51 | 124 |
40 | 140 | 64 | 137 |
50 | 150 | 77.5 | 151 |
65 | 175 | 91 | 164 |

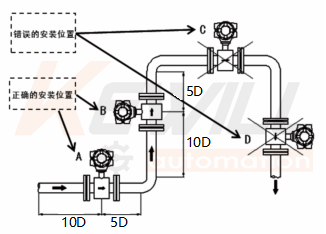

FR80安裝要求
安裝位置及前后直管段要求示意圖

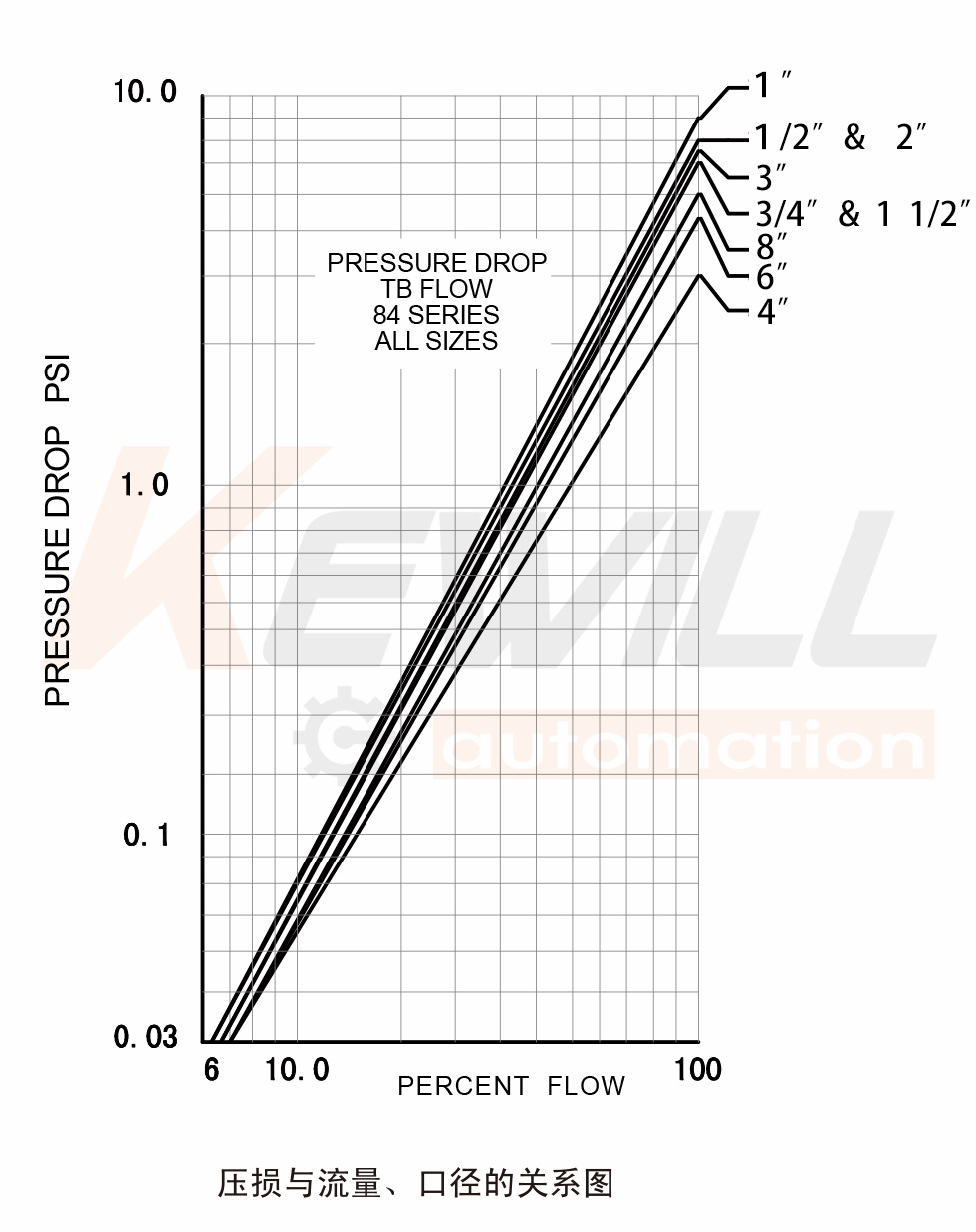

FR80壓力損失曲線圖
訂貨提示
1.訂貨時請注明介質流向，介質種類，管徑及期望測量區間值。我們可在出廠時幫您完成精確校驗。2.若是黏性介質，請注明黏度，溫度及介質種類，以及流量范圍。
