原理特點
KAP06小巧型壓力變送器（擴散硅）：是采用采用擴散硅芯體，全不銹鋼封裝。
原理&結構
KAP06小巧型壓力變送器（擴散硅）是采用采用擴散硅芯體，全不銹鋼封裝。
特點
0～160bar 壓力范圍的測量； 多種工業標準信號輸出可選接線方式為連接器或直接引線； 小巧的外形設計，性價比高； 多種壓力接口可選擇。
應用
機械工程應用方面 ：各種水壓、氣壓的測量； 醫療衛生應用食品及飲料行業；一般工業控制領域 。
技術參數 |
|
量程范圍： | 0 to 160bar |
精度等級： | 5‰總量程 |
溫度應用： | 40...80°C |
響應時間： | ≤0.2秒 |
防護等級： | IP65 |
輸出信號： | 4-20mA（兩線制） |
能量消耗： | 信號電流（2-wire），8mA（3-wire） |
電氣保護： | 過載/反相保護 |
結構材質： | 壓力接頭材質為不銹鋼 |
工藝連接： | 外殼材質為不銹鋼 |
G1/4,NPT1/4 | |
過載壓力： | (可按客戶要求定制) |
150%FS | |
供電電壓： | 24(12~36)VDC |
補償溫度范圍： | 0~70℃ |
接線方式： | 端子接線 |

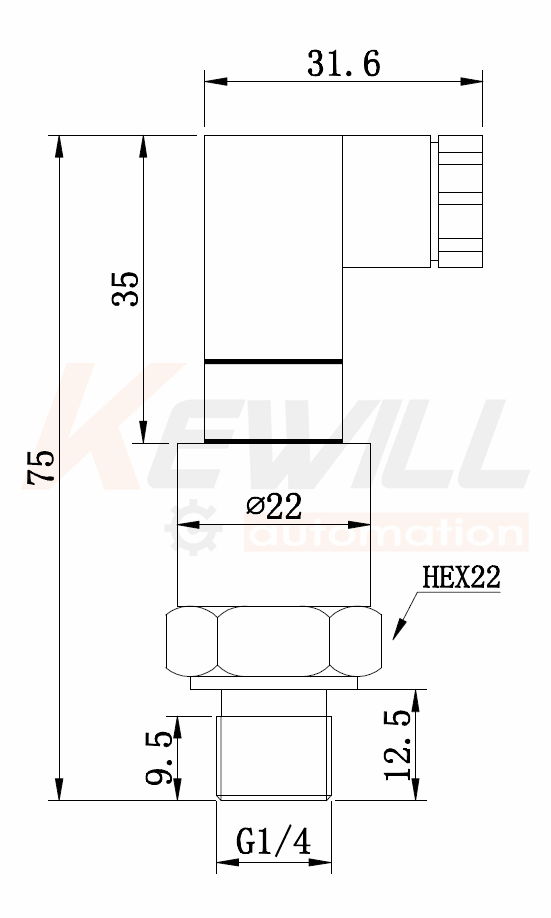

尺寸圖

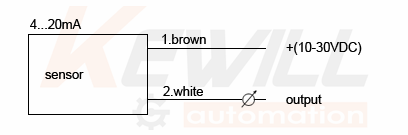

電氣接線圖
標準量程代碼表（單位bar） | |||||
標準量程 | 表壓代碼 | 絕壓代碼 | |||
0…1bar | GB1 | AB1 | |||
0…2bar | GB2 | AB2 | |||
0…4bar | GB4 | AB4 | |||
0…6bar | GB6 | AB6 | |||
0…10bar | GB10 | AB10 | |||
0…20bar | GB20 | AB20 | |||
0…40bar | GB40 | AB40 | |||
0…60bar | GB60 | AB60 | |||
0…100bar | GB100 | AB100 | |||
0…160bar | GB160 | AB160 | |||
| 標準量程代碼表（單位psi） | ||||
標準量程 | 表壓代碼 | 絕壓代碼 | |||
0…15psi | GP15 | AP15 | |||
0…50psi | GP50 | AP50 | |||
0…75psi | GP75 | AP75 | |||
0…100psi | GP100 | AP100 | |||
0…200psi | GP200 | AP200 | |||
0…300psi | GP300 | AP300 | |||
0…500psi | GP500 | AP500 | |||
0…750psi | GP750 | AP750 | |||
0…1000psi | GP1000 | AP1000 | |||
0…2000psi | GP2000 | AP2000 | |||
選型表
KAP06- | 小巧型壓力變送器（擴散硅） | |||||
| 量程 | |||||
| 表壓（量程見量程代碼表 此項為常規應用選型）（*） | |||||
| 絕壓（量程見量程代碼表） | |||||
| 精度 | |||||
| 0.50%（0.5級） | |||||
| 過程連接（外螺紋） | |||||
| M12*1.25 | |||||
| NPT1/4（*） | |||||
| G1/4 （*） | |||||
| 輸出信號類型 | |||||
| 4 to 20mA | |||||
| 電氣連接 | |||||
| ||||||
| 小巧赫斯曼接頭 | |||||
KAP06- |
|
|
|
|
| ←選型示例 |
備注：(*)為現貨或常備款。
