原理特點

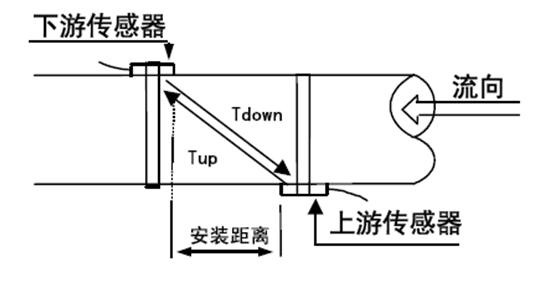

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速

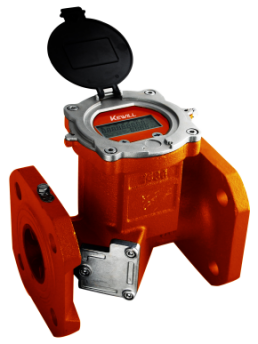

FU50煤礦污水處理流量計
其中
θ為聲束與液體流動方向的夾角
M為聲束在液體的直線傳播次數
D為管道內徑
TUP為聲束在正方向上的傳播時間
Tdown為聲束在逆方向上的傳播時間
△T=Tup-Tdown
●DN50口徑以上分流層雙聲道高精度設計
●防護等級IP68
●內置定量控制器、分時累積器
在設定時刻自動啟動控制器，實現自動定時定量供水或定量灌溉。
在設定時間段內進行流量的分時累積，已實現梯度費率。
●熱量測量
選配雙路PT1000溫度測量功能，能夠實現熱量計量，適用于空調制冷行業。
●超聲測量、無轉動、無磨損部件
長期保證測量精度，整機可靠性高。
適用用多種水質，包括含砂礫、雜草的水質。
| 測量流體 | 滿管的水、污水、海水（其他液體需定制） | |||||
| 流體溫度 | 0-30°C(0-160℃) | |||||
| 工作環境 | 溫度：-10-45℃；濕度≤100%（RH） | |||||
| 承受壓力 | 1.6Mpa(2.5Mpa可選) | |||||
| 上游流暢敏感度等級 | U3 | |||||
| 下游流暢敏感度等級 | D0 | |||||
| 電磁兼容性等級 | E2級 | |||||
| 通訊接口 | RS485/M-BUS/紅外 | |||||
| 輸出信號 | 兩路隔離OCT或TTL脈沖輸出/1路兩線制4-20mA | |||||
| 供電電源 | 內置鋰電池（3.6V,19Ah）/外接DC8~36V直流電源/二線制4-20mA供電 | |||||
| 防護等級 | IP68可下水2米工作 | |||||
| 本地顯示 | 雙行顯示包括9位累積量，4位瞬時流量，以及各種狀態提示符及單位 | |||||
| 數據存儲 | 采用EEPROM/FLASH存儲參數，自動記錄前128個月前512日的累積流量 | |||||
| 測流周期 | 測量狀態：1次/秒；檢定狀態：4次/秒 | |||||
| 功耗 | 電池可連續使用10年以上 | |||||

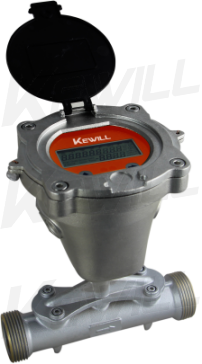

| 接液材質 | DN15-DN40 黃銅（不銹鋼） | |||||
| DN50-DN150 球墨鑄鐵（不銹鋼） | ||||||
| DN200-DN300 碳鋼（不銹鋼） | ||||||
58×22mm液晶顯示器
同屏顯示瞬時流量、累積流量、時間及各種狀態
觸摸式按鍵
手指觸摸玻璃即可完成操作
支持正反向流量測量
可分別進行正反向瞬時流量、累積流量測量
可設定多種測量單位
累積流量：m³、ft3、GAL、L
瞬時流量：m³/h、GPM、L/m
紅外通訊接口
支持M-BUS等多種協議
標配 | 接線柱編號 | 定義 |
1 | 485+（A） | |
2 | 485-(B) | |
3 | DC8-36V | |
4 | GND(可作485接地端子) |
選配 | 接線柱編號 | 定義 |
1 | 兩線制4-20mA(可用24V供電) | |
2 | OCT1(集電極開路輸出1) | |
3 | OCT2(集電極開路輸出2) | |
4 | C1（TTL電平脈沖輸出1） | |
5 | C2（TTL電平脈沖輸出2） |
注：以上通訊接口或輸出信號，可以在訂貨時選擇任意兩種引至外置防水接線盒。
1.水,海水等液體測量
2.給水與排水
3.節能監測 節水管理
4.泄露監測
5.流量巡檢，流量跟蹤與采集
6.熱量測量與熱量平衡
Q1—最小流量
Q2—分界流量
Q3—常用流量
Q4—過載流量
公稱直徑（mm） | 量程比R | 流量（m³/h） | ||||
始動流量 | 最小流量Q1 | 分界流量Q2 | 常用流量Q3 | 過載流量Q4 | ||
DN15 | 200 | 0.003 | 0.0125 | 0.02 | 2.5 | 3.125 |
DN20 | 200 | 0.0035 | 0.016 | 0.026 | 3.2 | 4 |
DN25 | 200 | 0.007 | 0.02 | 0.032 | 4 | 5 |
DN32 | 200 | 0.01 | 0.032 | 0.05 | 6.3 | 7.875 |
DN40 | 200 | 0.015 | 0.1 | 0.16 | 20 | 25 |
DN50 | 100 | 0.03 | 0.4 | 0.64 | 40 | 50 |
DN65 | 100 | 0.059 | 0.63 | 1.008 | 63 | 78.75 |
DN80 | 100 | 0.064 | 1 | 1.6 | 100 | 125 |
DN100 | 100 | 0.094 | 1.6 | 2.56 | 160 | 200 |
DN125 | 100 | 0.12 | 2 | 3.2 | 200 | 250 |
DN150 | 100 | 0.27 | 2.5 | 4 | 250 | 312.5 |
DN200 | 100 | 0.315 | 4 | 6.4 | 400 | 500 |
DN250 | 100 | 0.508 | 4 | 6.4 | 400 | 500 |
DN300 | 100 | 0.77 | 6.3 | 10.08 | 630 | 787.5 |
