污水流量計安裝規范,很多客戶朋友都在說污水流量計的安裝要求，那么具體的安裝要求有哪些細節問題，下面就隨科威勒自動化一起來看看。污水流量計安裝要求1、污水流量計的環保
污水流量計安裝規范,很多客戶朋友都在說污水流量計的安裝要求，那么具體的安裝要求有哪些細節問題，下面就隨科威勒自動化一起來看看。
污水流量計安裝要求
1、污水流量計的環保選擇
遠離強電磁場設備，如大型電機、大型變壓器、大型逆變器。安裝場所應無強烈振動，管道應固定牢固，環境溫度變化不大（防止固液兩相變）。安裝環境應易于安裝和維護。
安裝位置必須保證管道內始終充滿待測液體。
選擇液流脈沖較小的地方，遠離泵、閥門、彎頭等局部阻力部位。
測量兩相（固、液和氣、液）液體時，選擇不易引起相分離的地方。
被測管的內徑或周長易于測量，橢圓度應較小。
污水流量計直管段長度
傳感器安裝管道上游側的直管段長度應大于等于10D，下游側應不小于5D（D為被測管道的直徑）。
污水流量計的流量控制閥和調節閥
流量控制閥應安裝在傳感器上游側的被測管道中，流量控制閥應安裝在傳感器的下游側。
流動時，通常流量控制閥應處于全開狀態。
FE20污水流量計測量原理基于法拉第電磁感應定律：導電液體在磁場中切割磁力線運動時，導體中產生感應電勢，
感應電勢為E:
E=KBVD
式中：K——–儀表常數
式中：B——–磁感應強度
式中：V——–測量管截面內的平均流速
式中：D——–測量管道截面的內徑
測量流量時，導電性液體以速度V流過垂直于流量方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的感應電極檢出，并通過電纜送至轉換器通過其智能化處理，實現流體瞬時流量、積累流量的顯示及流量數據與控制系統之間的通訊。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有很高的可靠性。
●電磁流量計是一種測量體積流量的儀表，測量的結果與流速分布，流量壓力，溫度，密度，粘度等物理參數無關
●測量管內無活動部件，便于維護管理，所以傳感器的使用壽命長;無阻流部件，因為無壓力損失
●被測液體電導率最低可達5μS/cm，配合各種襯里材料，可適用于測量各種酸、堿、鹽溶液及泥漿、礦漿、紙漿等介質的流量，精準度較高，
通常為±0.5% ±0.2%
●由于感應電壓信號時在整個充滿磁場的空間中形成的，是管道截面上的平均值，因此傳感器所需要的直管段較短，一般為前5D后3D
●傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損，保證長期的使用
●雙向測量系統，可測量正向流量，反向流量
●高清晰度背光LCD顯示，漢英菜單操作，使用方便，操作簡單，易學易懂
●轉換器性能可靠、精度高、功耗低、零點穩定、參數設定方便、LCD顯示，可以顯示累計流量、流速、流量百分比等參數
●采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了測量的穩定性，低功耗
●全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
●超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
●具有RS485、RS232、HART和Modbus等數字通訊信號輸出
●電磁流量計不能測量氣體、蒸汽以及含有大量氣體的液體
●電磁流量計目前還不能用來測量電導率很低的液體介質，被測液體介質的電導率無法低于5μS/cm，相當于蒸餾水的電導率對于石油制品或者有機溶劑還無能為力
●測量管絕緣襯里受溫度的限制，電磁流量計還不能測量高溫液體，測量介質溫度≤180°C適用●電磁流量計的測量原理是基于法拉第電磁感應定律，所以易受外界的電磁干擾源影響

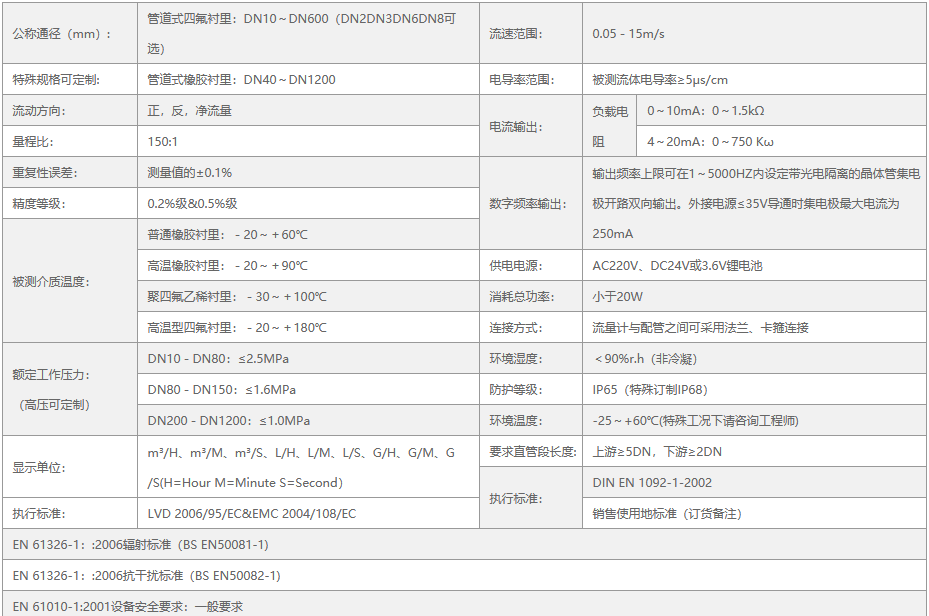

用來測量導電性的液態介質，要求電導率應大于5μs/cm(自來水，原水的電導率約為100…5000μs/cm，可以用來測量各種酸、堿、
鹽溶液及泥漿、礦漿、紙漿等介質的流量，但介質中不能含有較多的鐵屑鐵磁性物質和大量的氣泡，主要應用于石化、鋼鐵、
電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。
注： 對于含有固體顆粒的液體或者漿液建議垂直安裝，流向由下至上，這是因為雜質容易在測量管底部產生沉淀，具體安裝參照直管段安裝說明。
●適用介質：導電性的液體正常測量時導電率10μs/cm的液體,一般情況下蒸餾水的電導率為5μs/cm自來水的電導率為100μs/cm,其他酸堿鹽的電導率可參考下表：
| 液體名稱 | 電導率(S/cm) | 液體名稱 | 電導率(S/cm) | ||||||||||||||||
| 鹽酸（40%） | 51.52×10﹣2 | 氯化鉀（21%） | 28.10×10﹣2 | ||||||||||||||||
| 硝酸（62%） | 49.04×10﹣2 | 碘化鉀（55%） | 42.26×10﹣3 | ||||||||||||||||
| 磷酸（70%） | 14.73×10﹣2 | 硝酸鉀（22%） | 16.25×10﹣2 | ||||||||||||||||
| 硫酸（85%） | 98.50×10﹣3 | 氫氧化鉀（42%） | 42.12×10﹣2 | ||||||||||||||||
| 乙醇，酒精（95%） | 2.6×10﹣7 | 硫酸鉀（5%) | 45.80×10﹣3 | ||||||||||||||||
| 醋酸（70%） | 2.35×10﹣4 | 碳酸鈉（15%） | 83.60×10﹣3 | ||||||||||||||||
| 丙酸（70%） | 8.5×10﹣7 | 氯化鈉（26%） | 21.51×10﹣2 | ||||||||||||||||
| 丁酸（70%） | 5.6×10﹣7 | 硝酸鈉（30%） | 16.06×10﹣2 | ||||||||||||||||
| 甲酸，蟻酸（40%） | 98.4×10﹣4 | 氫氧化鈉（50%） | 82.00×10﹣3 | ||||||||||||||||
| 氫氟酸（30%） | 34.11×10﹣2 | 硫酸鈉（15%） | 88.60×103﹣3 | ||||||||||||||||
| 氫碘酸(5%) | 13.32×10﹣2 | 氨水（30%） | 1.93×10﹣4 | ||||||||||||||||
| 氯化銅(35%) | 69.9×10﹣3 | 氯化氨（25%） | 40.25×10﹣2 | ||||||||||||||||
| 硝酸銅（35%） | 10.62×10﹣2 | 硝酸銨（50） | 36.33×10﹣2 | ||||||||||||||||
| 硫酸銅（17.5%） | 45.80×10﹣3 | 硫酸氨（31%） | 23.21×10﹣2 | ||||||||||||||||
●流速要求： 0.3-12m/s
正常情況下選用電磁流量計時應使流速V處于1…4m/s的測量范圍比較理想；
(1)對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
(2)對于粘度不高的液體(例如水)，選擇管道流速一般在1.5～3m／s。
(3)對粘度稍大或有沉積物的液體，選用傳感器口徑時應使流速不低于3～4m／s或更高些，以便用液體自清潔，防沉積。
(4)對于礦漿等磨損性強的液體，常用流速應不超過3m／s，以降低對襯里和電極的磨損。
(5)對于低電導率液體，在選用傳惑器口徑時，盡可能使用較低流速不超過1m／s，流速提高，流動噪聲會增加，而出現輸出晃動。
下圖為流量計的流速，流量和口徑的關系曲線圖：
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小
流速計算公式如下:
（1）V = 1273.24*Q/DN²
單位: V：[m/s], Q : [I/S], DN :[mm]
(2)V = 353.68 *Q/DN²
單位: V：[m/s], Q : [m³/h], DN :[mm]
注： Q:流量 DN：管道內徑 V：流速
●精度 ≤±0.2%, ≤±0.5% 再參比條件下
| 在進行精度標定時的參考條件如下: | ||||||
| 項目 | 參數 | |||||
| 介質溫度 | 20℃±3℃ | |||||
| 環境溫度 | 21℃±3℃ | |||||
| 加壓 | 1bar | |||||
| 供電電壓 | 24±1％ | |||||
| 穩定時間 | 25分鐘 | |||||
| 直管段（入口） | 10×DN（DN≤1200/48″） | |||||
| 5×DN（DN＞1200/48″） | ||||||
| 直管段（出口） | 5×DN（DN≤1200/48″） | |||||
| 3×DN（DN＞1200/48″） | ||||||
| 流體狀態 | 流量分布均勻 | |||||

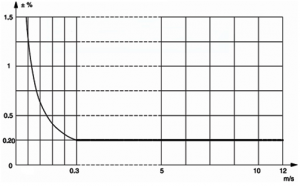

電磁流量計系統的準確性曲線圖（±0.20%）

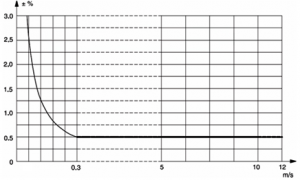

電磁流量計系統的準確性曲線圖（±0.5%）
| 防”雷擊”功能 | 采用防雷電保護設計電路，高效抗干擾電路，適用于各種惡劣環境 | ||||||||||||||||||||
| 傳感器零點修正以及自動校零 | 見操作說明 | ||||||||||||||||||||
| 故障自診斷功能并報警提示 | 能準確檢測出傳感器的磁勵回路、電極信號回路、轉換器等的故障并顯示報警 | ||||||||||||||||||||
| 空、滿管檢測功能 | 采用電容式技術的空滿管檢測技術 | ||||||||||||||||||||
| 瞬時流量和積累流量雙向測量功能 | 正反向流量均可精確測量 | ||||||||||||||||||||
| 在線調整流向的功能 | 見操作說明 | ||||||||||||||||||||
| 多種流量單位可供選擇 | m³/h, i/h, kg/h, m³/m, i/m | ||||||||||||||||||||
| 阻尼時間設置功能 | 可調節變量0.5-199.5s | ||||||||||||||||||||
| 小信號切除功能 | 設定范圍的0-10%之間可調節，低于選定值時無脈沖信號輸出 | ||||||||||||||||||||
| 小流量切除功能 | 輸出設定范圍的0-10%之間可調節，低于選定值時，輸出的流量信號電平為0 | ||||||||||||||||||||
| 多種輸出方式 | 4～20mA輸出、0～5KHz頻率輸出、脈沖輸出 | ||||||||||||||||||||
| 顯示屏顯示內容 | 同時顯示瞬時流量百分比，瞬時實際流量值和累計值,流速 | ||||||||||||||||||||
| 積累量清零功能 | 見操作說明 | ||||||||||||||||||||
| 積累量預設值功能 | 見操作說明 | ||||||||||||||||||||
| 多種勵磁頻率設置功能 | 6.25Hz、12.5Hz、25Hz | ||||||||||||||||||||
| 寬范圍電源模式 | DC：18V～36V和 AC：85V～265V | ||||||||||||||||||||
1、電磁流量計的正確選型需要詳細了解以下工藝參數：1、電磁流量計的正確選型需要詳細了解以下工藝參數：
| 流體名稱、成分、電導率 | 確定是否能用電磁流量計來測量 | |||||||||||||||||||||
| 流體最高溫度、最低溫度、腐蝕性、磨損性、是否有負壓 | 確定是否能用電磁流量計、選擇何種內襯、電極材料 | |||||||||||||||||||||
| 管道內外徑、常用流量、正常流量、最小流量 | 確定選擇何種口徑的電磁流量計量 | |||||||||||||||||||||
| 最高操作壓力和最底操作壓力 | 確定流量計的壓力等級 | |||||||||||||||||||||
| 安裝要求 | 確定選擇一體型還是分體型結構，分體電纜長度 | |||||||||||||||||||||
| 安裝環境 | 確定流量計的防護等級 | |||||||||||||||||||||
●實際最高工作壓力必須小于電磁流量計的額定工作壓力；
●最低工作溫度和最高工作溫度必須符合流量計量規定的溫度要求（詳見內襯材料表）；
●從經濟性考慮，可以選擇適當流速所對應的口徑的電磁流量計，相對減少投資（見流量范圍表）；
●根據測量目的、功能來合理選擇相應的精度等級；
●根據介質的腐蝕性來選擇電磁流量計的電極材料；
●根據介質的腐蝕性、磨損性、和溫度來選擇流量的內襯材料；
●根據安裝場合的要求及環境，來合理選擇使用一體型電磁流量計還是分體型電磁流量計。
2、電磁流量計口徑的選擇
| 公稱通徑 | 可測流量范圍（m³/h） | 公稱通徑 | 可測流量范圍（m³/h） | ||||||||||||||||||
| 最小 | 最大 | 最小 | 最大 | ||||||||||||||||||
| 10 | 0.003 | 3 | 350 | 2.6 | 3460 | ||||||||||||||||
| 15 | 0.005 | 6 | 400 | 3.39 | 4520 | ||||||||||||||||
| 20 | 0.009 | 11 | 450 | 4.29 | 5730 | ||||||||||||||||
| 25 | 0.014 | 17 | 500 | 5.3 | 7070 | ||||||||||||||||
| 32 | 0.023 | 29 | 600 | 7.6 | 10180 | ||||||||||||||||
| 40 | 0.035 | 45 | 700 | 14 | 13850 | ||||||||||||||||
| 50 | 0.053 | 71 | 800 | 18 | 18100 | ||||||||||||||||
| 65 | 0.089 | 119 | 900 | 23 | 22900 | ||||||||||||||||
| 80 | 0.136 | 181 | 1000 | 28 | 28300 | ||||||||||||||||
| 100 | 0.21 | 283 | 1100 | 41 | 40700 | ||||||||||||||||
| 125 | 0.374 | 441 | 1200 | 55 | 55400 | ||||||||||||||||
| 150 | 0.47 | 640 | 1400 | 64 | 63600 | ||||||||||||||||
| 200 | 0.84 | 1130 | 1600 | 72 | 72400 | ||||||||||||||||
| 250 | 1.32 | 1770 | 1800 | 92 | 91600 | ||||||||||||||||
| 300 | 1.91 | 2540 | 2000 | 113 | 113100 | ||||||||||||||||
3、電磁流量計轉換器
| FE20-D | FE20-A | |||||||||
| 電源 | DC16V TO 36V | AC 86V TO 265V | ||||||||
| 4-20mA | √ | √ | ||||||||
| 脈沖或頻率 | √ | √ | ||||||||
| 高低報警 | √ | √ | ||||||||
| RS485 | √ | √ | ||||||||
| HART | 選配 | 選配 | ||||||||
| Profibus-DP | 選配 | 選配 | ||||||||
| 非線性修正 | √ | √ | ||||||||
| 空管檢測 | √ | √ | ||||||||
| 電極自清洗 | √ | √ | ||||||||
| 自動校零 | √ | √ | ||||||||
| 漿液流量監測 | 選配 | 選配 | ||||||||
4、襯里的選擇
| 材料類型 | 主要性能 | 適用范圍 |
| 氯丁橡膠Neoprene | 耐磨性好，有極好的彈性，高扯斷力耐一般低濃度酸堿鹽介質的腐蝕，不耐氧化性介質的腐蝕。 | <80°C，一般水，污水，泥漿，礦漿 |
| 聚氨酯橡膠 Polyurethane | 有極好的耐磨性能，耐酸堿性能略差。 | <60°C，中性、強磨損的礦漿，煤漿、泥漿 |
| 聚四氟乙烯PTFE | 化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，濃堿和各種有機溶劑，不耐三氟化氯、高溫二氟化氧。 | 濃酸、堿等強腐蝕性介質，衛生類介質（聚四氟乙稀襯里：－30～＋100℃； 高溫型四氟襯里：－20～＋180℃） |
| 聚全氟乙丙烯（FEP）Fluororesin-46 | 別名：特氟隆 化學穩定性、電絕緣性、潤滑性、不粘性和不燃性與PTFE相仿，F46材料強度、耐老化性、耐溫性能和低溫柔韌性優于PTFE，與金屬粘接性能好，耐磨性好于PTFE，具有較強抗撕裂性能。 | <180°C，鹽酸、硫酸、王水和強氧化劑等，衛生類介質 |
5、電極材料的選擇
| 材料類型 | 主要性能 | 適用范圍 |
| 氯丁橡膠Neoprene | 耐磨性好，有極好的彈性，高扯斷力耐一般低濃度酸堿鹽介質的腐蝕，不耐氧化性介質的腐蝕。 | <80°C，一般水，污水，泥漿，礦漿 |
| 聚氨酯橡膠 Polyurethane | 有極好的耐磨性能，耐酸堿性能略差。 | <60°C，中性、強磨損的礦漿，煤漿、泥漿 |
| 聚四氟乙烯PTFE | 化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，濃堿和各種有機溶劑，不耐三氟化氯、高溫二氟化氧。 | 濃酸、堿等強腐蝕性介質，衛生類介質（聚四氟乙稀襯里：－30～＋100℃； 高溫型四氟襯里：－20～＋180℃） |
| 聚全氟乙丙烯（FEP）Fluororesin-46 | 別名：特氟隆 化學穩定性、電絕緣性、潤滑性、不粘性和不燃性與PTFE相仿，F46材料強度、耐老化性、耐溫性能和低溫柔韌性優于PTFE，與金屬粘接性能好，耐磨性好于PTFE，具有較強抗撕裂性能。 | <180°C，鹽酸、硫酸、王水和強氧化劑等，衛生類介質 |
