原理特點

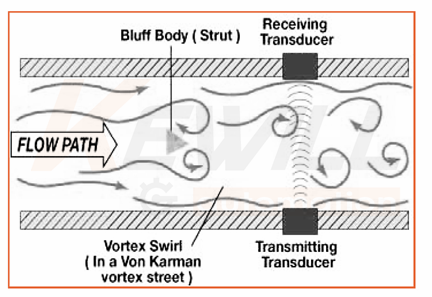

渦街流量計是利用卡門渦街原理進行測量的，在測量管中垂直插入一個柱狀物，流體通過柱狀物時，一定條件下，在柱狀兩側就會交替產生兩列有規則的旋渦，如下圖所示意，這兩列旋
法蘭式渦街流量計

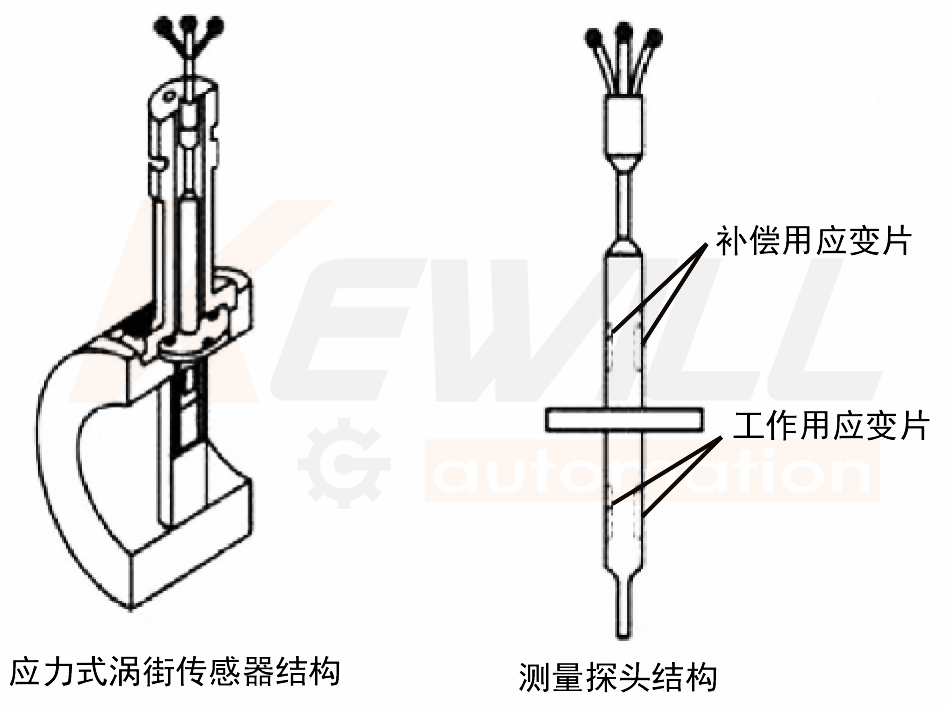

原理&結構
"法蘭式渦街流量計是利用卡門渦街原理進行測量的，在測量管中垂直插入一個柱狀物，流體通過柱狀物時，一定條件下，在柱狀兩側就會交替產生兩列有規則的旋渦，如下圖所示意，這兩列旋渦被成為“卡門渦街”，在d/D=0.281時，釋放的旋渦最穩定，卡門渦街釋放的頻率與流體流動的速度及柱狀物的寬度等有關系，可單的用下面的公式來表示："
F=St ×V/d
F：為卡門渦街的釋放頻率
St：為系數（稱為斯特羅哈數）
V：為流速
d：柱狀物寬度
D：儀表內徑
法蘭式渦街流量計
特點
一體化液體、氣體或蒸氣質量流量計
采用DSP頻譜分析技術和自適應濾波技術的全數字化渦街
獨立于信號測量傳感器之外的測量振動傳感器 ，極優秀的抗震性能
優秀的低流速性能；超寬量程比17：1
內置溫度的探頭設計
可在線更換的檢測壓力測量設計
具有10點非線性修正功能
可選擇HART通訊協議或RS485通訊（MODBUS協議）
模塊化電路設計及豐富的自診斷功能，維修方便
響應速度快，適應于過程控制和自動調節
高溫型傳感器可以測量高達400℃的蒸汽
輸出與電源之間電氣隔離，具有優良的抗干擾能力
供電電源有AC和DC，方便用戶選擇
性能參數
渦街流量計精度
FV10管道式渦街流量計 | ||
流體 | Re：雷諾數 | 準確度 |
液體 | Re≥20000 | 讀數的±0.75% |
10000＜Re＜20000 | 讀數的±1.5% | |
氣體 | Re≥20000 | 讀數的±1% |
蒸氣 | 10000＜Re＜20000 | 讀數的±1.5% |
FV10插入式渦街流量計 | ||
流體 | Re：雷諾數 | 準確度 |
液體 | Re≥20000 | 讀數的±1.5% |
10000＜Re＜20000 | 讀數的±2.5% | |
氣體 | Re≥20000 | 讀數的±1.5% |
蒸氣 | 10000＜Re＜20000 | 讀數的±2.5% |
●重復性：測量值的±0.1%
●響應時間：對輸入的階躍性變化響應小于50ms
●穩定性：一年以上的穩定性是測量值的±0.1%
●環境溫度的影響：超過工作溫度范圍是±0.25%
●安裝位置的影響：只要能確保傳感器滿管和保證了前后足夠的直管段，則安裝無影響。
●啟動時間：從零流量開始需要50毫秒
●最大量程比：28:1（氣體）；30:1（液體）
傳感器參數
● 環境溫度范圍：-20 to 140OF (-29 to 60℃)；
● 外殼材質：低銅壓鑄鋁Nema 4X ,IEC60529 IP66（標準），可定制不銹鋼材質轉換器外殼
● 供電電源：DC 16V to 36V，1A快速熔斷保險
● 電流輸出：4 to 20 mA輸出，有源輸出，與電源隔離，負載電阻與電源的關系參考下面的關系圖
● 脈沖輸出：0～5000HZ，有源輸出，NPN方式，內帶上拉電阻，占空比50%
● 開關輸出：高低報警，兩組常開觸點，驅動能力為24VDC,30mA,驅動阻抗大于800歐姆的繼電器、報警燈和閥門
● 顯示：LED液晶，4行顯示，帶背光；瞬時流量和總量的顯示位數為9位
瞬時流量單位：m³/h、m³/m、m³/s、Gal、USAG/m、USAG/s、kg/h、kg/m、kg/s、t/h、t/m
總量單位：m³、Gal、L、kg、t
溫度單位：℃
壓力單位：Mpa
密度單位：kg/m³
頻率單位：HZ
● 算法選擇：
可選擇的算法 | 測量介質 | 測量及顯示 | 流量單位 | 輸出電流4 to 20mA | 脈沖輸出 | RS485輸出 |
氣體工況體積流量 | 氣體 | 工況下的體積流量、溫度 | m³ | 工況流量 m³/h | 標準配置 | 所有參數和數據 |
氣體標況體積流量 | 氣體 | 標況下體積流量、溫度、壓力 | Nm³ | 標況流量 Nm³/h | ||
液體體積流量 | 液體 | 體積流量、溫度 | m³ | 體積流量 m³/h | ||
液體質量流量 | 液體 | 質量流量、溫度 | kg or t | 質量流量 kg/h,t/h | ||
飽和蒸汽溫度補償 | 飽和蒸汽 | 質量流量、溫度、密度 | kg or t | 質量流量 kg/h | ||
飽和蒸汽壓力補償 | 飽和蒸汽 | 質量流量、溫度、壓力、密度 | kg or t | 質量流量 kg/h | ||
飽和蒸汽溫壓補償 | 飽和蒸汽 | 質量流量、溫度、壓力、密度 | kg or t | 質量流量 kg/h |
