原理特點
渦街流量計是利用卡門渦街原理進行測量的，在測量管中垂直插入一個柱狀物，流體通過柱狀物時，一定條件下，在柱狀兩側就會交替產生兩列有規則的旋渦，如下圖所示意，這兩列旋
一體化渦街流量計

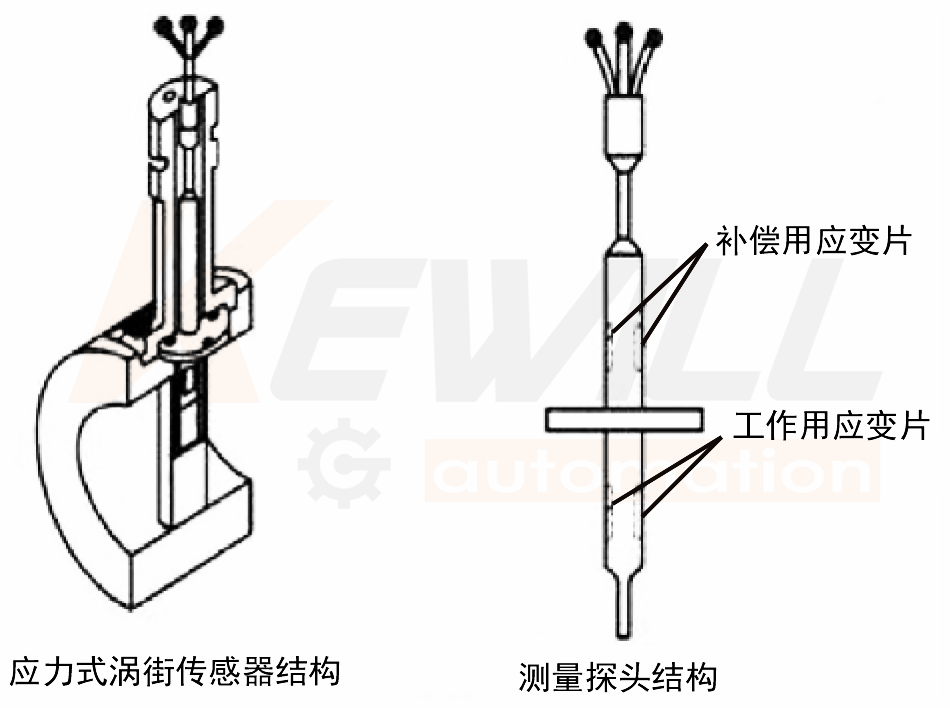

原理&結構

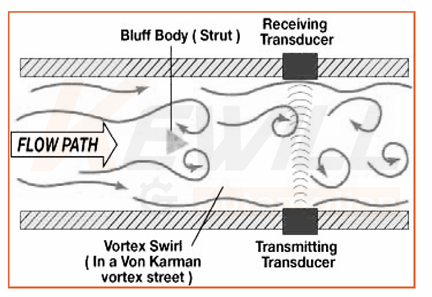

"渦街流量計是利用卡門渦街原理進行測量的，在測量管中垂直插入一個柱狀物，流體通過柱狀物時，一定條件下，在柱狀兩側就會交替產生兩列有規則的旋渦，如下圖所示意，這兩列旋渦被成為“卡門渦街”，在d/D=0.281時，釋放的旋渦最穩定，卡門渦街釋放的頻率與流體流動的速度及柱狀物的寬度等有關系，可單的用下面的公式來表示："
F=St ×V/d
F：為卡門渦街的釋放頻率
St：為系數（稱為斯特羅哈數）
V：為流速
d：柱狀物寬度
D：儀表內徑
一體化渦街流量計
特點
一體化液體、氣體或蒸氣質量流量計
采用DSP頻譜分析技術和自適應濾波技術的全數字化渦街
獨立于信號測量傳感器之外的測量振動傳感器 ，極優秀的抗震性能
優秀的低流速性能；超寬量程比17：1
內置溫度的探頭設計
可在線更換的檢測壓力測量設計
具有10點非線性修正功能
可選擇HART通訊協議或RS485通訊（MODBUS協議）
模塊化電路設計及豐富的自診斷功能，維修方便
響應速度快，適應于過程控制和自動調節
高溫型傳感器可以測量高達400℃的蒸汽
輸出與電源之間電氣隔離，具有優良的抗干擾能力
供電電源有AC和DC，方便用戶
應用 |
| |
流體 | 條件 | 行業 |
氣體 | 干凈的 | 冶金、造紙、化工、輕工、水處理、食品及飲料、紡織餐飲、農業灌溉、水電站、油田、電力和采礦等行業 |
易變臟的 | ||
液體 | 干凈的 | |
腐蝕的 | ||
易變臟的 | ||
蒸汽 | 飽和蒸汽 | |
過熱蒸汽 | ||
性能參數
渦街流量計精度
FV10管道式渦街流量計 | ||
流體 | Re：雷諾數 | 準確度 |
液體 | Re≥20000 | 讀數的±0.75% |
10000＜Re＜20000 | 讀數的±1.5% | |
氣體 | Re≥20000 | 讀數的±1% |
蒸氣 | 10000＜Re＜20000 | 讀數的±1.5% |
FV10插入式渦街流量計 | ||
流體 | Re：雷諾數 | 準確度 |
液體 | Re≥20000 | 讀數的±1.5% |
10000＜Re＜20000 | 讀數的±2.5% | |
氣體 | Re≥20000 | 讀數的±1.5% |
蒸氣 | 10000＜Re＜20000 | 讀數的±2.5% |
●重復性：測量值的±0.1%
●響應時間：對輸入的階躍性變化響應小于50ms
●穩定性：一年以上的穩定性是測量值的±0.1%
●環境溫度的影響：超過工作溫度范圍是±0.25%
●安裝位置的影響：只要能確保傳感器滿管和保證了前后足夠的直管段，則安裝無影響。
●啟動時間：從零流量開始需要50毫秒
●最大量程比：28:1（氣體）；30:1（液體）
選型表
FV10- | 渦街流量計 | ||||||||||
| 安裝類型 | ||||||||||
| 法蘭型 （≤DN300可選） | ||||||||||
| 法蘭型 帶溫度傳感器 | ||||||||||
| 法蘭型 帶溫度和壓力傳感器 | ||||||||||
| 夾持型 （≤DN150可選） | ||||||||||
| 夾持型 帶溫度傳感器 | ||||||||||
| 夾持型 帶溫度和壓力傳感器 | ||||||||||
| 插入式（≥DN200可選） | ||||||||||
| 結構形式 | ||||||||||
| 顯示單元一體型安裝 | ||||||||||
| 顯示單元分體型安裝 | ||||||||||
| 適用介質 | ||||||||||
| 被測流體：液體 | ||||||||||
| 被測流體：氣體 | ||||||||||
| 被測流體：蒸汽 | ||||||||||
| 傳感器溫度級別 | ||||||||||
| 常規型 （介質溫度≤280°C） | ||||||||||
| 高溫型 （介質溫度≤400°C） | ||||||||||
| 供電電源 | ||||||||||
| 直流: DC12V to 36V | ||||||||||
| 輸出方式 | ||||||||||
| 無輸出，現場顯示用途 | ||||||||||
| 4 ~ 20mA+脈沖信號 | ||||||||||
| 4~20mA+脈沖信號+高低流量報警 | ||||||||||
| 適用管徑 | ||||||||||
DN15選項代碼 | DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100, | ||||||||||
DN125,DN150,DN200,DN250,DN300,DN350,DN400, | |||||||||||
DN450,DN500,DN600,DN700,DN800,DN900,DN1000, | |||||||||||
DN1200,DN1400,DN1600,DN1800,DN2000,DN2200, | |||||||||||
DN2400,DN2600,DN2800 | |||||||||||
| 壓力等級 | ||||||||||
| EN 1092-1(DIN) PN10 | ||||||||||
| EN 1092-1(DIN) PN16 | ||||||||||
| EN 1092-1(DIN) PN25 | ||||||||||
| EN 1092-1(DIN) PN40 | ||||||||||
| EN 1092-1(DIN) PN63 | ||||||||||
| EN DN100 PN16 (插入式） | ||||||||||
| EN DN100 PN25 (插入式） | ||||||||||
| EN DN100 PN40 (插入式） | ||||||||||
| ASME B16.5(ANSI)CLASS150 | ||||||||||
| ASME B16.5(ANSI)CLASS300 | ||||||||||
| ASME B16.5(ANSI)CLASS600 | ||||||||||
| ASME B16.5(ANSI)CLASS900 | ||||||||||
| ASME 4inch CLASS150(插入式） | ||||||||||
| ASME 4inch CLASS300(插入式） | ||||||||||
| JIS 10K | ||||||||||
| JIS 20K | ||||||||||
| JIS 10K 4inch(插入式） | ||||||||||
| JIS 20K 4inch(插入式） | ||||||||||
| 產品應用地特殊標準 | ||||||||||
| 本體材質 | ||||||||||
| 不銹鋼1.4301(304) | ||||||||||
| 不銹鋼1.4435(316L) | ||||||||||
| 檢測元件材質 | ||||||||||
| 不銹鋼1.4435(316L) | ||||||||||
| 哈氏合金 | ||||||||||
FV10- |
|
|
|
|
|
|
|
|
|
| ←選型示例 |
