原理特點
TK16智能溫度開關TK16智能溫度開關溫度開關原理結構TK16為全電子結構，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號
TK16 智能溫度開關
TK16 智能溫度開關溫度開關
TK16為全電子結構，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理的信號控制兩路開關，對控制系統溫度進行測控。
安裝簡單，多種規格探頭可選，全不銹鋼外殼，結構緊湊堅固。并可選配柜裝式控制表。溫度預設開關點和延滯切換輸出。開關量可在零點到滿度之間任意設定。
氣液兩用型，可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。
| 量程： | ­50…200°C | |||||||||
| 供電： | 19.5…28V DC | |||||||||
| 負載容量： | ＜24V 1.2A | |||||||||
| 環境溫度： | ­30…70°C | |||||||||
| 存儲溫度： | ­40…85°C | |||||||||
| 介質溫度： | ­50…200°C | |||||||||
| 精度： | ±0.25%FS | |||||||||
| 顯示精度： | ±0.15%FS | |||||||||
| 顯示范圍： | ­1999…9999 | |||||||||
| 功耗： | 3W | |||||||||
| 開關壽命： | ＞100萬次 | |||||||||
| 耐壓： | 40 bar | |||||||||
| 100 bar | ||||||||||
| 外殼材料： | 不銹鋼1.4301(304) | |||||||||
| 觸液部分材料： | 不銹鋼1.4435(316L) | |||||||||
| 電氣連接： | M12*1航插接線接線 | |||||||||
| 防護等級： | IP65 | |||||||||
| 相對濕度： | 0…80% | |||||||||
電子溫度開關有兩路開關量(PNP型)輸出。每路開關量輸出可以設定1個溫度開關點和一個開啟延時值。相應的輸出會在開關點的吸合值到達時切換并在溫度下降到低于釋放值時回復。
| AL1H此值為開關1吸合值 | 溫度到達此點時吸合，指示燈亮 | ||||||||||
| AL1L此值為開關1釋放值 | 溫度到達此點時斷開，指示燈滅 | ||||||||||
| AL1D此值為開關1動作延時 | 切換前必須等待的時間秒數 | ||||||||||
| AL2H此值為開關2吸合值 | 溫度到達此點時吸合，指示燈亮 | ||||||||||
| AL2L此值為開關2釋放值 | 溫度到達此點時斷開，指示燈滅 | ||||||||||
| AL2D此值為開關2動作延時 | 切換前必須等待的時間秒數 | ||||||||||
注：開關點由吸合值和釋放值組態決定，吸合值大于釋放值時為上限報警輸出(常開功能)，吸合值小于釋放值時為下限報警輸出(常閉功能)吸合值與釋放值的差值為開關點的回差。

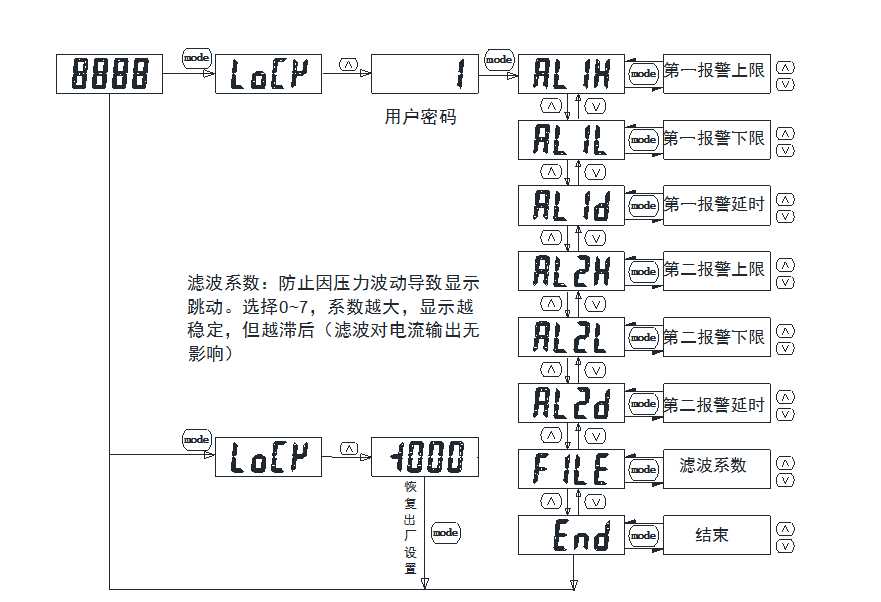

注：在測量狀態下按壓mode鍵，顯示“LOCK”提示輸入模式密碼，按▲或▼鍵輸入密碼“1”，按mode鍵確認進入菜單，切換使用▲或▼切換。菜單為循環結構，可以向上、向下翻。在 “END” 菜單下按mode鍵保存退出。數據查看通過mode鍵，修改通過▲或▼鍵實現，確認請?jiān)俅伟聪耺ode鍵。
| 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | ||||||||||||
| / | / | /PA | 0…50 °C; | /PE | 0…120°C; | /PL | 任意指定量程 (-50…200°C范圍內） | ||||||||||||
| / | / | /PB | 0…50 °C; | /PF | 0…150°C; | ||||||||||||||
| /NC | -50…0°C; | /PC | 0…80 °C; | /PG | 0…200°C; | ||||||||||||||
| /ND | -50…50 °C; | /PD | 0…100 °C; | / | / | ||||||||||||||
| TK16- | 智能溫度開關 | |||||||||||||||||
| 輸出信號類型 | ||||||||||||||||||
| S2 | 兩路開關量（PNP） | |||||||||||||||||
| 傳感探頭直徑 | ||||||||||||||||||
| 8 | Φ8 可耐壓40 bar（*） | |||||||||||||||||
| 10 | Φ10 可耐壓100 bar | |||||||||||||||||
| 螺紋接口 | ||||||||||||||||||
| M1 | M20*1.5外螺紋（*） | |||||||||||||||||
| M3 | M27*2外螺紋 | |||||||||||||||||
| G1 | G1/2外螺紋（*） | |||||||||||||||||
| G2 | G1/4外螺紋 | |||||||||||||||||
| 傳感探頭長度 | ||||||||||||||||||
| 15 | 15mm（*） | 75 | 75mm | |||||||||||||||
| 25 | 25mm | C | 定制方式Customized | |||||||||||||||
| 50 | 50mm（*） | |||||||||||||||||
| 溫度量程 | ||||||||||||||||||
| 詳見“常規量程代碼表” | ||||||||||||||||||
| 供電方式 | ||||||||||||||||||
| D | DC 19.5…28V | |||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本。 | ||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
KEM- | M12附線接插件 | ||||||
自接線柱 | |||||||
接插頭 | |||||||
直型 | |||||||
彎型 | |||||||
2米線纜長度 | |||||||
5米線纜長度 | |||||||
要求線長 | |||||||
| KTW- | 焊接底座 | ||||||
| G1/2底座 | |||||||
| G1/4底座 | |||||||
| 異型連接 | |||||||
| 不銹鋼1.4301(304) | |||||||
| 不銹鋼1.4435(316L) | |||||||
| 定制材質Customized | |||||||
| KTC- | 保護套管 Cannula | ||||||||
| 不銹鋼1.4301(304) | |||||||||
| 不銹鋼1.4435(316L) | |||||||||
| 鈦合金Ti | |||||||||
| 哈氏合金HB | |||||||||
| 探桿與密封面外襯PTFE | |||||||||
| 長度、螺紋、直徑與主品配套 | |||||||||
| 協議另立尺寸、螺紋、直徑 | |||||||||
