原理特點
TK80是專用于食品衛生、醫藥環保的衛生型溫度變送器，產品設計符合FDA\GMP標準。采用PT100或PT1000熱電阻進行溫度測量，信號通過電路處理后轉換成標準工業電信號輸出。全1.4435不銹鋼外

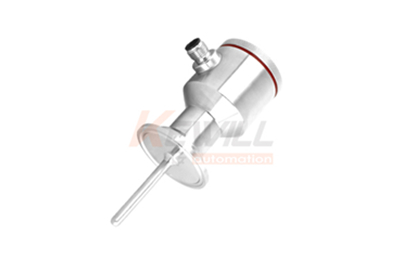

TK80 衛生型溫度傳感器
TK80 是專用于食品衛生、醫藥環保的衛生型溫度變送器，產品設計符合FDAGMP標準。采用PT100或PT1000熱電阻進行溫度測量，信號通過電路處理后轉換成標準工業電信號輸出。全1.4435不銹鋼外殼設計，使其不會對測量介質及環境形成污染，專用食品衛生級過程連接，可確保不留消毒死角。
●光潔度與材質符合食品衛生級普遍要求●材質符合食品衛生級普遍要求
●專用食品衛生卡箍連接
●測量范圍-50…200度
●可集成多款式現場顯示儀表實現多點開關量控制
適合測量水，油，氣類介質可用于供水系統，液壓、氣動裝置，冷卻系統，加熱系統，空調系統，自動化工程等。
| 溫度與精度 | ||||||||
| 量程范圍： | -50…200℃ | |||||||
| 環境溫度： | ­30℃…100℃ | |||||||
| 存儲溫度： | -30℃…140℃ | |||||||
| 相對濕度： | 0…80% | |||||||
| 控制精度： | ≤±0.25%FS | |||||||
| 顯示精度： | ±0.15FS | |||||||
| 顯示方式： | 就地?zé)o/遠傳可配合顯示 | |||||||
| 傳感器： | PT1000 Class A | |||||||
| PT100 Class A | ||||||||
| 輸出供電與接線 | ||||||||
| 電源范圍： | 無需供電 | |||||||
| 輸出信號： | PT100&PT1000 | |||||||

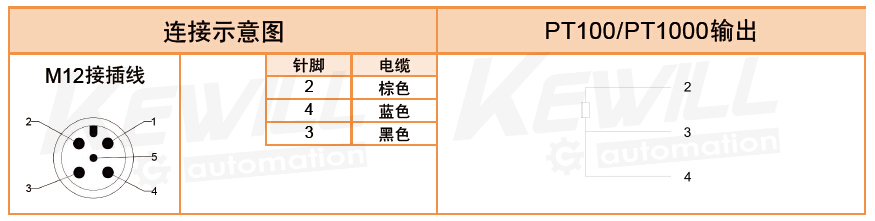

| 引線方式： | M12*1航空插頭 | |||||||
| 內螺紋G1/2 防爆接口 | ||||||||
| 材質耐壓防護 | ||||||||
| 耐壓： | 40bar | |||||||
| 防護等級： | IP67 | |||||||
| 殼體： | 不銹鋼1.4301(304) | |||||||
| 介質接觸部分： | 不銹鋼1.4435 (316L) | |||||||

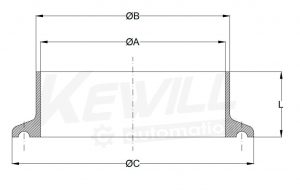

| 型號 | DN | 表盤外徑C | 管外徑B | 管內徑A | 高度L | ||||||
| C20 | 20 | 50.5 | 19 | 15.7 | 21.5 | ||||||
| C25 | 25 | 50.5 | 25.4 | 22.2 | 21.5 | ||||||
| C40 | 40 | 50.5 | 38.1 | 34.9 | 21.5 | ||||||
| C50 | 50 | 64 | 50.8 | 47.6 | 21.5 | ||||||
| C60 | 60 | 77.5 | 63.5 | 60.3 | 21.5 | ||||||
| C80 | 80 | 91 | 76.2 | 73 | 21.5 | ||||||
| C100 | 100 | 119 | 101.6 | 97.6 | 28 |
常規量程代碼表| 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | 代碼 | 對應量程 | ||||||||||||
| / | / | /PA | 0…50 °C; | /PE | 0…120°C; | /PL | 任意指定量程 (-50…200°C范圍內） | ||||||||||||
| / | / | /PB | 0…50 °C; | /PF | 0…150°C; | ||||||||||||||
| /NC | -50…0°C; | /PC | 0…80 °C; | /PG | 0…200°C; | ||||||||||||||
| /ND | -50…50 °C; | /PD | 0…100 °C; | / | / | ||||||||||||||
| TK80- | 衛生型溫度傳感器 | |||||||||||||||||
| 輸出輸出類型 | ||||||||||||||||||
| PT100鉑熱電阻 | ||||||||||||||||||
| PT1000鉑熱電阻 | ||||||||||||||||||

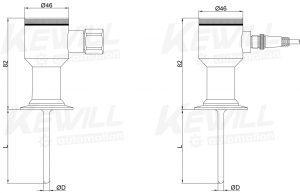

| 探頭直徑(D) | ||||||||||||||||||
| Φ6 可耐壓40 bar(長度L≤1000mm可選) （*） | ||||||||||||||||||
| Φ8 可耐壓40 bar | ||||||||||||||||||
| 卡箍連接方式 | ||||||||||||||||||
| DN20衛生卡箍 直徑50.5mm | ||||||||||||||||||
| DN25衛生卡箍 直徑50.5mm （*） | ||||||||||||||||||
| DN40衛生卡箍 直徑50.5mm | ||||||||||||||||||
| DN50衛生卡箍 直徑64mm | ||||||||||||||||||
| DN60衛生卡箍 直徑77.5mm | ||||||||||||||||||
| DN80衛生卡箍 直徑91mm | ||||||||||||||||||
| DN100衛生卡箍 直徑119mm | ||||||||||||||||||
| 探頭長度(L) | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 出線方式 | ||||||||||||||||||
| M12*1航空接插線 | ||||||||||||||||||
| G1/2 防爆接口 | ||||||||||||||||||
| 溫度量程 | ||||||||||||||||||
| 詳見“常規量程代碼表” | ||||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本。 | ||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
