原理特點
空調水流量計：當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。
空調水流量計
原理
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，其關系符合下面的表達式：
其中
θ為聲束與液體流動方向的夾角
M為聲束在液體的直線傳播次數
D為管道內徑
TUP為聲束在正方向上的傳播時間
Tdown為聲束在逆方向上的傳播時間
△T=Tup-Tdown
空調水流量計
特 點
●DN50口徑以上分流層雙聲道高精度設計
●防護等級IP68
●內置定量控制器、分時累積器
在設定時刻自動啟動控制器，實現自動定時定量供水或定量灌溉。
在設定時間段內進行流量的分時累積，已實現梯度費率。
●熱量測量
選配雙路PT1000溫度測量功能，能夠實現熱量計量，適用于空調制冷行業。
●超聲測量、無轉動、無磨損部件
長期保證測量精度，整機可靠性高。
適用用多種水質，包括含砂礫、雜草的水質。
| 技術參數 | |
| 測量流體： | 滿管的水、污水、海水（其他液體需定制） |
| 流體溫度： | 0-30°C(0-160℃) |
| 工作環境： | 溫度：-10-45℃；濕度≤100%（RH） |
| 承受壓力： | 1.6Mpa(2.5Mpa可選) |
| 上游流暢敏感度等級： | U3 |
| 下游流暢敏感度等級： | D0 |
| 電磁兼容性等級： | E2級 |
| 通訊接口： | RS485/M-BUS/紅外 |
| 輸出信號： | 兩路隔離OCT或TTL脈沖輸出/1路兩線制4-20mA |
| 供電電源： | 內置鋰電池（3.6V,19Ah）/外接DC8~36V直流電源/二線制4-20mA供電 |
| 防護等級： | IP68可下水2米工作 |
| 本地顯示： | 雙行顯示包括9位累積量，4位瞬時流量，以及各種狀態提示符及單位 |
| 數據存儲： | 采用EEPROM/FLASH存儲參數，自動記錄前128個月前512日的累積流量 |
| 測流周期： | 測量狀態：1次/秒；檢定狀態：4次/秒 |
| 功耗： | 電池可連續使用10年以上 |
| 接液材質： | DN15-DN40黃銅（不銹鋼） |
| DN50-DN150 球墨鑄鐵（不銹鋼） | |
| DN200-DN300碳鋼（不銹鋼） | |
顯示及操作
58×22mm液晶顯示器
同屏顯示瞬時流量、累積流量、時間及各種狀態
觸摸式按鍵
手指觸摸玻璃即可完成操作
支持正反向流量測量
可分別進行正反向瞬時流量、累積流量測量
可設定多種測量單位
累積流量：m³、ft3、GAL、L
瞬時流量：m³/h、GPM、L/m
紅外通訊接口
支持M-BUS等多種協議
用途
1.水,海水等液體測量
2.給水與排水
3.節能監測 節水管理
4.泄露監測
5.流量巡檢，流量跟蹤與采集
6.熱量測量與熱量平衡
通訊與信號類型
| 標配 | 接線柱編號 | 定義 |
| 1 | 485+（A） | |
| 2 | 485-(B) | |
| 3 | DC8-36V | |
| 4 | GND(可作485接地端子) | |
| 選配 | 接線柱編號 | 定義 |
| 1 | 兩線制4-20mA(可用24V供電) | |
| 2 | OCT1(集電極開路輸出1) | |
| 3 | OCT2(集電極開路輸出2) | |
| 4 | C1（TTL電平脈沖輸出1） | |
| 5 | C2（TTL電平脈沖輸出2） |
注：以上通訊接口或輸出信號，可以在訂貨時選擇任意兩種引至外置防水接線盒。

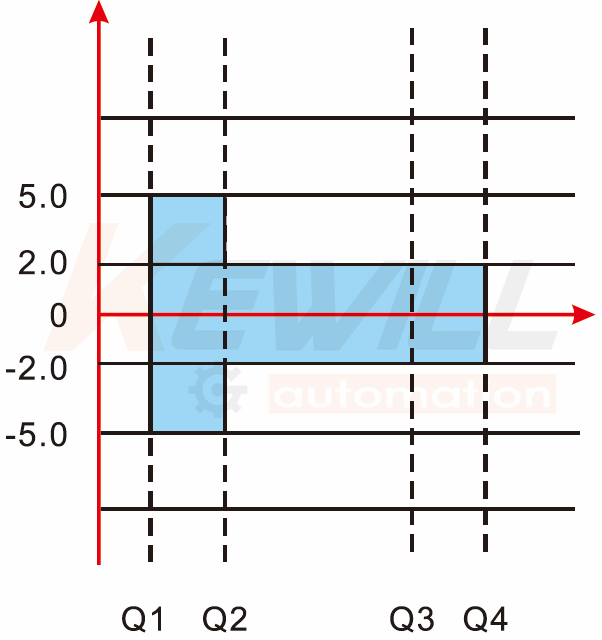

誤差曲線
精度（%）
流量（m³/h)
Q1---最小流量
Q2---分界流量
Q3---常用流量
Q4---過載流量

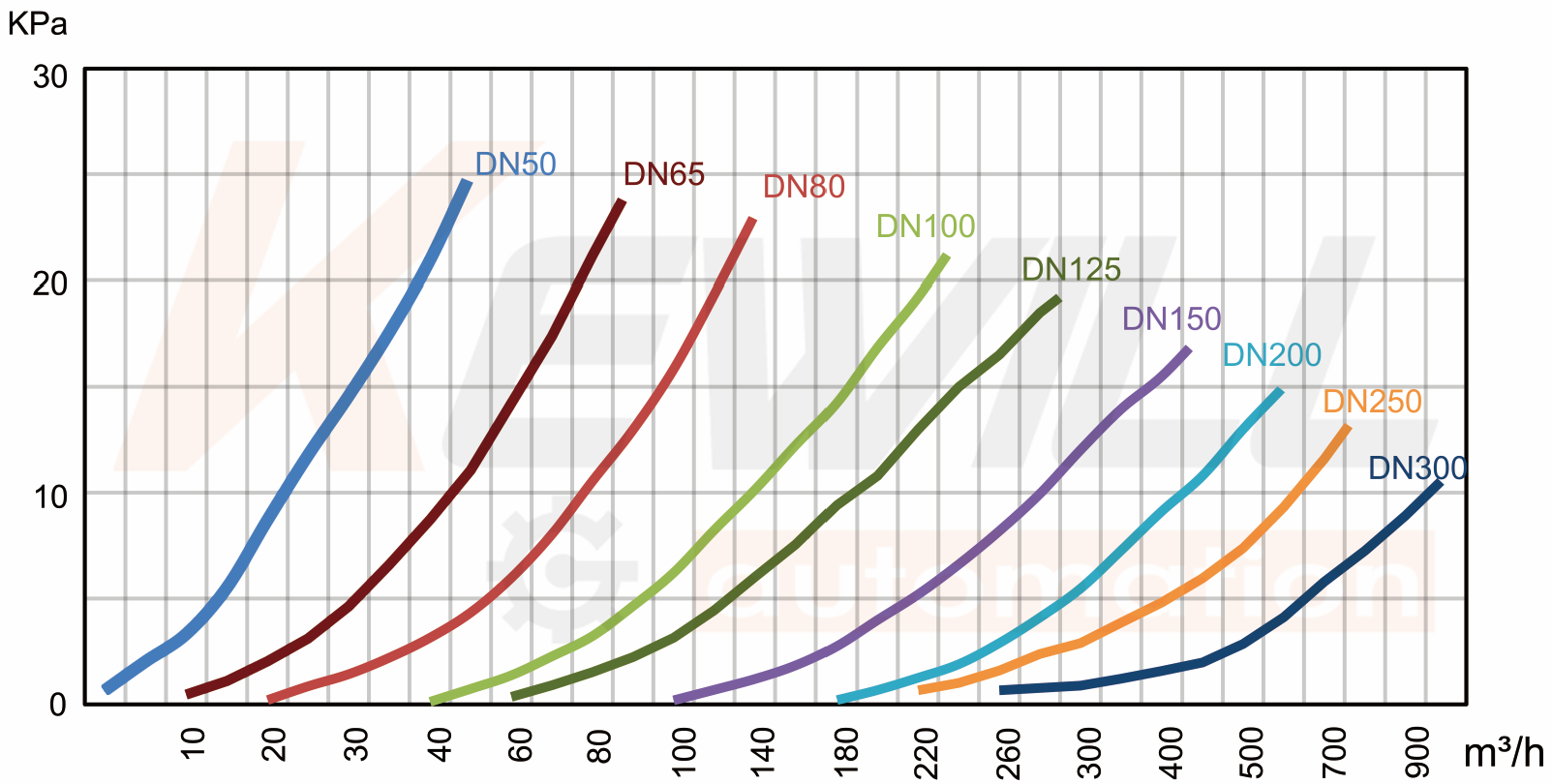

壓力損失
流量范圍
| 公稱直徑 | 量程比R | 流量（m³/h） | ||||
| 始動流量 | 最小流量Q1 | 分界流量Q2 | 常用流量Q3 | 過載流量Q4 | ||
| DN15 | 200 | 0.003 | 0.0125 | 0.020 | 2.500 | 3.125 |
| DN20 | 200 | 0.0035 | 0.016 | 0.026 | 3.200 | 4.000 |
| DN25 | 200 | 0.007 | 0.020 | 0.032 | 4.000 | 5.000 |
| DN32 | 200 | 0.010 | 0.032 | 0.050 | 6.300 | 7.875 |
| DN40 | 200 | 0.015 | 0.100 | 0.160 | 20.000 | 25.000 |
| DN50 | 100 | 0.030 | 0.400 | 0.640 | 40.000 | 50.000 |
| DN65 | 100 | 0.059 | 0.630 | 1.008 | 63.000 | 78.750 |
| DN80 | 100 | 0.064 | 1.000 | 1.600 | 100.000 | 125.000 |
| DN100 | 100 | 0.094 | 1.600 | 2.560 | 160.000 | 200.000 |
| DN125 | 100 | 0.120 | 2.000 | 3.200 | 200.000 | 250.000 |
| DN150 | 100 | 0.270 | 2.500 | 4.000 | 250.000 | 312.500 |
| DN200 | 100 | 0.315 | 4.000 | 6.400 | 400.000 | 500.000 |
| DN250 | 100 | 0.508 | 4.000 | 6.400 | 400.000 | 500.000 |
| DN300 | 100 | 0.770 | 6.300 | 10.080 | 630.000 | 787.500 |
尺寸及重量
DN15-DN40
單位：mm
| 公稱通徑 | 外形尺寸 | 螺紋連接 | 有效螺紋長度 | 重量kg | 壓力等級 bar | ||||
| L | H1 | H2 | W1 | W2 | |||||
| DN15 | 110 | 15 | 94 | 47.5 | 56 | G3/4 | 10.0 | 0.87 | 16 |
| DN20 | 130 | 17.5 | 97 | 47.5 | 56 | G1 | 12.5 | 0.94 | 16 |
| DN25 | 160 | 22.5 | 100 | 47.5 | 56 | G1 1/4 | 13.0 | 1.24 | 16 |
| DN32 | 180 | 25 | 102 | 47.5 | 56 | G1 1/2 | 14.5 | 1.36 | 16 |
| DN40 | 200 | 33.5 | 106 | 47.5 | 56 | G2 | 16.0 | 1.89 | 16 |
