高壓油流量計：當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。
原理&結構
"FR55高壓油流量計是一種速度式流量計。在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度、渦輪的旋轉角速度與流體流速成正比，由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。
渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值；同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
特點
極好的重復性，適合于配料
優秀的低流速測量性能
極快速響應，適合批量控制和配比控制場合的使用
多葉片結構的轉子，精度高
蒸汽清洗允許
緊奏型適用于設備安裝
應用
成品油、輕質原油、汽油、輕油、噴氣燃料、輕柴油、石腦油、乙烯等
潤滑油、液壓油等
水、純水、蒸餾水、去離子水、脫鹽水、軟化水等
酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
甲醛、酢酸、苛性鈉、二硫化碳等
牛奶、咖啡等
導熱油、熱煤油等高溫介質
|
指標參數 |
|
|
性能參數 |
|
|
精度： |
0.5% of rate 和0.25% of rate 兩種 |
|
重復性： |
測量值的±0.1% |
|
響應時間： |
最大50 毫秒相對于輸入的改變 |
|
穩定性： |
6個月以上的穩定性是測量值的±0.1% |
|
環境溫度的影響： |
超過工作溫度范圍是±0.25%測量值 |
|
安裝位置的影響： |
需確保傳感器滿管和保證了前后足夠的直管段，則安裝無影響 |
|
啟動時間： |
從零流量開始需要50毫秒 |
|
預熱時間： |
從通電到達到額定測量精度需要5分鐘 |
|
傳感器參數 |
|
|
尺寸： |
DN4 to DN250 |
|
被測流體溫度范圍： |
-40 to 120℃，（＞120°C且≤180°C定制型可函尋銷售工程師） |
|
傳感器本體材質： |
不銹鋼1.4301(304) ,不銹鋼1.4435(316L) |
|
葉輪及附件材質： |
430F不銹鋼 ,不銹鋼1.4435(316L) |
|
耐壓等級： |
PN10 to PN63 |
|
線圈阻抗： |
1600Ω |
|
接線盒參數 |
|
|
環境溫度范圍： |
-20 to 140° F (-29 to 60 ℃ ) |
|
接線盒材質： |
不銹鋼1.4301(304),IEC60529 IP66 （標準）,可定制不銹鋼1.4435(316L) |
|
轉換器密封圈： |
O型橡膠密封圈 |
|
電源： |
DC 12V to 30V ，1A快速熔斷保險； |
|
防護等級： |
IP65&IP67 |
|
電氣接口： |
PG13.5 |
|
功率： |
max 0.3 W |
|
輸出： |
脈沖輸出（用于總量） |
傳感器尺寸與流量范圍
|
尺寸 |
可測流量范圍（流速影響精度） |
尺寸 |
可測流量范圍（流速影響精度） |
||
|
最小m³/h |
最大m³/h |
最小m³/h |
最大m³/h |
||
|
4 |
0.04 |
0.25 |
50 |
4 |
40 |
|
6 |
0.1 |
0.6 |
65 |
8 |
80 |
|
10 |
0.2 |
1.2 |
80 |
10 |
100 |
|
15 |
0.6 |
6 |
100 |
20 |
200 |
|
20 |
0.8 |
8 |
125 |
30 |
300 |
|
25 |
1 |
10 |
150 |
40 |
400 |
|
32 |
1.2 |
12 |
200 |
80 |
800 |
|
40 |
2 |
20 |
250 |
120 |
1200 |

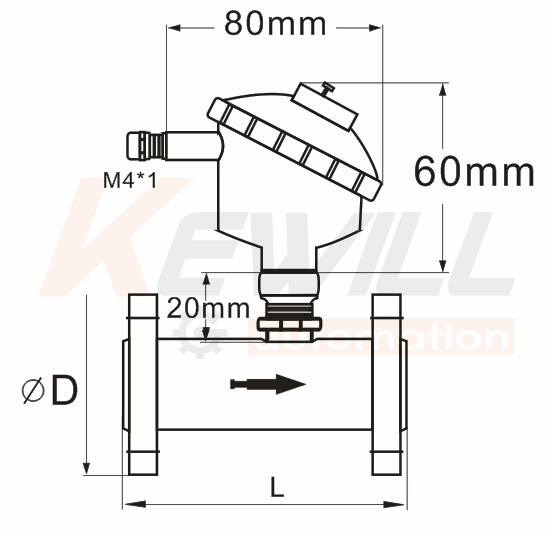

FR55-F法蘭型外形尺寸
|
尺寸 |
法蘭端面尺寸 L(mm) |
法蘭外徑D(mm) |
高度H(mm) |
大約重量 |
|||
|
PN16 |
PN40 |
PN16 |
PN40 |
PN16 |
PN40 |
||
|
10 |
80 |
90 |
90 |
144 |
144 |
3.0 |
3.0 |
|
15 |
75 |
95 |
95 |
146 |
146 |
3.0 |
3.0 |
|
20 |
85 |
105 |
105 |
151 |
151 |
4.0 |
4.0 |
|
25 |
100 |
115 |
115 |
156 |
156 |
4.5 |
4.5 |
|
32 |
120 |
140 |
140 |
169 |
169 |
6.0 |
6.0 |
|
40 |
140 |
150 |
150 |
180 |
180 |
7.0 |
7.0 |
|
50 |
150 |
165 |
165 |
192 |
192 |
9.0 |
9.0 |
|
65 |
175 |
185 |
185 |
210 |
210 |
11.0 |
11.0 |
|
80 |
200 |
200 |
200 |
224 |
224 |
13 |
13 |
|
100 |
220 |
220 |
235 |
244 |
251 |
16.0 |
19.0 |
|
125 |
250 |
250 |
270 |
271 |
281 |
23 |
27 |
|
150 |
300 |
285 |
300 |
300 |
307 |
31.0 |
37.0 |
|
200 |
360 |
340 |
375 |
353 |
370 |
43 |
53 |
|
250 |
420 |
395 |
450 |
406 |
433 |
64.0 |
80.0 |
FR55-T螺紋連接型外形尺寸
FR55-T外形尺寸 螺紋型
|
尺寸 |
端面尺寸L(mm) |
本體外徑 A（mm) |
螺紋規格 |
高度H(mm) |
|
4 |
50 |
36 |
M30*1.5 |
109 |
|
6 |
50 |
36 |
M30*1.5 |
109 |
|
10 |
50 |
36 |
M30*1.5 |
109 |
|
15 |
75 |
40 |
G1 |
113 |
|
20 |
85 |
44 |
G1 |
117 |
|
25 |
100 |
52 |
G1-1/4 |
125 |
|
32 |
120 |
58 |
G1-1/2 |
131 |
|
40 |
140 |
69 |
G2 |
142 |
|
50 |
150 |
81 |
G2-1/2 |
154 |
