棕櫚仁油流量計

Loading zoom

棕櫚仁油流量計返回

原理特點

棕櫚仁油流量計：當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。

產品詳細

原理&結構

FR80棕櫚仁油流量計是一種速度式流量計。如下圖所示，在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉；在一定的流量范圍內，對一定的流體介質粘度、渦輪的旋轉角速度與流體流速成正比。由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。
渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值；同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。

特點

安裝有高可靠性的長壽命軸承

極好的重復性好，適合于配料

優秀的低流速測量性能

極快速響應，適合批量控制和配比控制場合的使用

多葉片結構的轉子，精度高

蒸汽清洗允許

帶高低報警功能，可以驅動繼電器

具有10點非線性修正功能

標準RS485通訊（MODBUS協議）

模塊化電路設計及豐富的自診斷功能，維修方便

緊奏型適用于設備安裝

軸承種類適用的介質溫度
軸承材質	溫度范圍	用途
440C不銹鋼滾珠軸承	﹣40℃to 120℃	非水介質
陶瓷軸頸軸承	﹣75℃to 120℃	液體
石墨軸頸軸承	﹣75℃to 160℃	液體
碳化鎢軸頸軸承	﹣50℃to 180℃	液體

應用

成品油、輕質原油、汽油、輕油、噴氣燃料、輕柴油、石腦油、乙烯等

潤滑油、液壓油等

水、純水、蒸餾水、去離子水、脫鹽水、軟化水等

酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等

甲醛、酢酸、苛性鈉、二硫化碳等

牛奶、咖啡等

導熱油、熱煤油等高溫介質

FR80指標參數
性能參數
精度：	0.5% of rate和0.2% of rate兩種
重復性：	測量值的±0.1%
響應時間：	最大50毫秒相對于輸入的改變
穩定性：	6個月以上的穩定性是測量值的±0.1%
環境溫度的影響：	超過工作溫度范圍是±0.25%
安裝位置的影響：	能確保傳感器滿管和保證前后足夠的直管段，則安裝無影響
啟動時間：	從零流量開始需要50毫秒
預熱時間：	從送電到達到額定測量精度需要5分鐘
傳感器參數
尺寸：	DN4 to DN250
被測流體溫度范圍：	﹣50 to 120℃;（＞120°C且≤180°C定制型可函尋銷售工程師）
傳感器本體材質：	304不銹鋼，316L不銹鋼
葉輪及附件材質：	430F不銹鋼，316L不銹鋼，哈氏合金C
滾珠軸承材質：	316L SST軸承或陶瓷軸承
過程連接：	DIN PN10 to PN63
線圈阻抗：	1600 Ω
轉換器參數
環境溫度范圍：	20 to 140° F (29 to 60℃)
外殼材質：	低銅壓鑄鋁Nema 4X ,IEC60529 IP66（標準），可定制不銹鋼材質轉換器外殼
轉換器密封圈：	橡膠
	AC 86 to 265V ,50/60HZ,1A快速熔斷保險；DC 16.8V to 31.2V，
電源：	1A快速熔斷保險；或者3.6V電池供電
通訊協議：	RS485通訊（MODBUS協議）
防護等級：	IP65&IP68
電氣接口：	M20*1.5
功率：	3W
	4 to 20 mA電流輸出（用于瞬時流量），脈沖輸出（用于總量）
輸出：	帶高報警和低報警輸出，二組常開觸點，驅動能力：24VDC/30mA

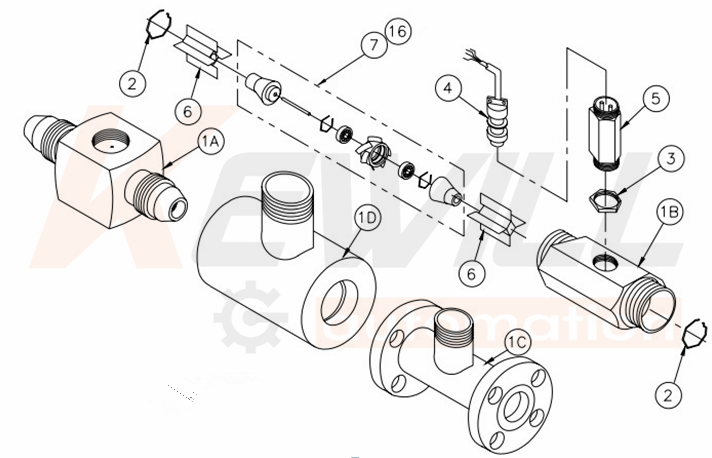

FR80指標參數

部件	描述
1A \ 1B \ 1C \ 1D	傳感器外殼
2	定位環
3	防松螺母
4	信號線連接頭
5	檢測探頭
6	支撐
7	葉輪和軸承組件

FR80傳感器尺寸與流量范圍

尺寸	流量范圍		尺寸	流量范圍
尺寸	最小m³/h	最大m³/h	尺寸	最小m³/h	最大m³/h
4	0.005	0.317	50	0.71	49.5
6	0.01	0.712	65	1.2	84
10	0.028	1.978	80	1.81	127
15	0.064	4.5	100	2.83	198
20	0.113	7.9	125	4.42	309
25	0.177	12.4	150	6.36	445
32	0.289	20.3	200	11.3	792
40	0.452	31.7	250	17.67	1236

FR80渦輪流量計轉換器

型號	功能	外殼
FR80-AC	電源：AC 86 to 265 V; LCD顯示;帶4 to 20mA輸出、脈沖輸出和RS485通訊；帶高低報警	壓鑄鋁
FR80-DC	電源：DC 16 to 36 V; LCD顯示;帶4 to 20mA輸出、脈沖輸出和RS485通訊；帶高低報警	壓鑄鋁
FR80-B	電源：3.6V鋰電池供電，LCD顯示，無輸出	壓鑄鋁
