原理特點
機械式流量開關。內置彈簧支撐的檔片，當流量達到預制值時，機械結構觸發微動觸發開關。
FB31系列擋片式流量開關
機械式流量開關。內置彈簧支撐的檔片，當流量達到預制值時，機械結構觸發微動觸發開關。
在線式安裝，極小的壓力損失，良好的重復性，抗污能力，通過旋鈕實現精確的開關設定。機械部分與電子部分安全隔離。
氣液兩用型，工業自動化/ 機械設備/ 空氣壓縮工業/ 制冷及空調 適用于直徑≤50mm的管道。
流量開關，黃銅(不銹鋼)閥體。檔片、波紋管、支撐架等內部元件為不銹鋼。適用介質：水、乙二醇溶液、油、空氣。最大工作壓力25 bar.介質溫度-30…350℃。電源：250V,3A。保護級別IP54.適用管徑DN15~DN50
| 管徑 | 接口螺紋 | 型 號 | 耐壓 | 可調范圍 | 遲滯 | 重量 | ||||||||||||||||||
| DN | D | bar | L/min（純水） | L/min（純水） | kg | |||||||||||||||||||
| 15 | RC 1/2″ 錐管螺紋 | FB31-015FM1 | 16 or 25 | 3…11 | 1.5 | 0.85 | ||||||||||||||||||
| RC 1/2″ 錐管螺紋 | FB31-015FM2 | 5…17 | 2.5 | |||||||||||||||||||||
| 20 | RC 3/4″ 錐管螺紋 | FB31-020FM1 | 4.2…18 | 2 | ||||||||||||||||||||
| RC 3/4″ 錐管螺紋 | FB31-020FM2 | 8.3…37 | 3 | |||||||||||||||||||||
| 25 | RC 1″ 錐管螺紋 | FB31-025FM1 | 5…23 | 2 | ||||||||||||||||||||
| RC 1″ 錐管螺紋 | FB31-025FM2 | 11…48 | 4 | |||||||||||||||||||||
| 32 | RC 1 1/4″ 錐管螺紋 | FB31-032FM1 | 8.1…39 | 3 | 1.1 | |||||||||||||||||||
| RC 1 1/4″ 錐管螺紋 | FB31-032FM2 | 19…90 | 6 | |||||||||||||||||||||
| 40 | RC 1 1/2″ 錐管螺紋 | FB31-040FM1 | 15…69 | 5 | ||||||||||||||||||||
| RC 1 1/2″ 錐管螺紋 | FB31-040FM2 | 25…111 | 7 | |||||||||||||||||||||
| 50 | RC2″ 錐管螺紋 | FB31-050FM1 | 35…92 | 6 | 1.25 | |||||||||||||||||||
| RC 2″ 錐管螺紋 | FB31-050FM2 | 46…125 | 7 | |||||||||||||||||||||
注:以上參數是將開關垂直安裝于水平管路,以20℃水為介質測試得出的，以上型號示例開關材質為316L不銹鋼材質(另有青銅材質可選)
| 設定范圍: | 詳見下表 | 防護等級: | IP54 |
| 重復性: | ±2.5%總量程 | 主體材料: | 316L不銹鋼 |
| 接線方式： | 端子接線 | 過程連接： | 黃銅合金 & 316L不銹鋼 |
| 輸出: | 機械開關 常開＋常閉 (24VDC,15A/250VAC,15A/380VAC,5A) | 連接桿： | 黃銅合金& 3161L不銹鋼 |
| 耐壓: | 16 bar（25bar可選） | 檔片： | 316L不銹鋼 |
| 平均壓力損失: | 0.08bar（流量最大時） | 密封： | NBR |
| 環境溫度: | -25…80℃ | 防護外殼： | 消防級碳酸聚合物&316L不銹鋼 |
| 介質溫度: | 0…90℃ （-30…350℃) |

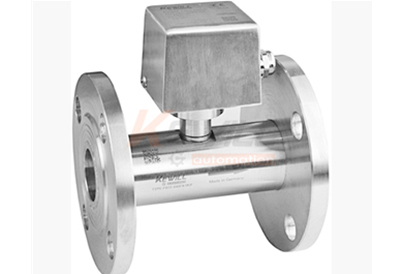

法蘭連接示意圖
適用介質
接線圖
安裝
| FB31- | 擋片式流量開關 | ||||||
| 適用管徑 | |||||||
| RC 1/2″ 錐管螺紋 (DN15) | |||||||
| RC 3/4″ 錐管螺紋 (DN20) | |||||||
| RC 1″ 錐管螺紋 (DN25) | |||||||
| RC 1 1/4″ 錐管螺紋 (DN32) | |||||||
| RC 1 1/2″ 錐管螺紋 (DN40) | |||||||
| RC2″ 錐管螺紋 (DN50) | |||||||
| 客戶指定管徑尺寸 | |||||||
| 連接方式 | |||||||
| 內螺紋 | |||||||
| 外螺紋 | |||||||
| 材質說明 | |||||||
| 黃銅合金結構 UNI EN 12165 CW617N | |||||||
| 不銹鋼1.4301(304) 過液本體 | |||||||
| 不銹鋼1.4435(316L) 過液本體 | |||||||
| （詳細參數 | |||||||
| 詳見 參數表一 中與管徑相適宜的量程調節范圍 | |||||||
| 詳見 參數表一 中與管徑相適宜的量程調節范圍 | |||||||
防護蓋材質 | |||||||
消防級碳酸聚合物防護外殼(IP54) | |||||||
壓鑄鋁防護外殼(IP67) | |||||||
316L不銹鋼防護外殼(IP54) | |||||||
| (特殊備選項)VARIO | |||||||
特殊連接方式：法蘭連接式 | |||||||
耐高壓25bar | |||||||
耐高溫350°C(該選項防護等級IP67) | |||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | |||||||
