原理特點
防腐型電磁流量計：測量流量時，導電性液體以速度V流過垂直于流量方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸
防腐型電磁流量計
原理

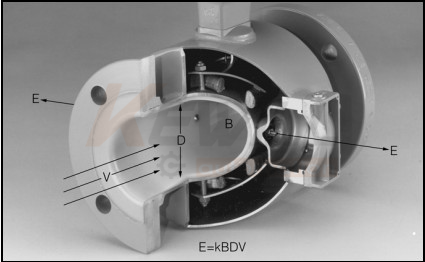

FE20防腐型電磁流量計測量原理基于法拉第電磁感應定律：導電液體在磁場中切割磁力線運動時，導體中產生感應電勢，感應電勢為E:
E=KBVD
式中：K--------儀表常數
式中：B--------磁感應強度
式中：V--------測量管截面內的平均流速
式中：D--------測量管道截面的內徑
測量流量時，導電性液體以速度V流過垂直于流量方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的感應電極檢出，并通過電纜送至轉換器通過其智能化處理，實現流體瞬時流量、積累流量的顯示及流量數據與控制系統之間的通訊。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有很高的可靠性。
FE20防腐型電磁流量計特點…優勢
●電磁流量計是一種測量體積流量的儀表，測量的結果與流速分布，流量壓力，溫度，密度，粘度等物理參數無關
●測量管內無活動部件，便于維護管理，所以傳感器的使用壽命長；無阻流部件，因為無壓力損失
●被測液體電導率最低可達5μS/cm，配合各種襯里材料，可適用于測量各種酸、堿、鹽溶液及泥漿、礦漿、紙漿等介質的流量，精準度較高，
通常為±0.5% ±0.2%
●由于感應電壓信號時在整個充滿磁場的空間中形成的，是管道截面上的平均值，因此傳感器所需要的直管段較短，一般為前5D后3D
●傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損，保證長期的使用
●雙向測量系統，可測量正向流量，反向流量
●高清晰度背光LCD顯示，漢英菜單操作，使用方便，操作簡單，易學易懂
●轉換器性能可靠、精度高、功耗低、零點穩定、參數設定方便、LCD顯示，可以顯示累計流量、流速、流量百分比等參數
●采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了測量的穩定性，低功耗
●全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
●超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
●具有RS485、RS232、HART和Modbus等數字通訊信號輸出
FE20防腐型電磁流量計特點…局限性
●電磁流量計不能測量氣體、蒸汽以及含有大量氣體的液體
●電磁流量計目前還不能用來測量電導率很低的液體介質，被測液體介質的電導率無法低于5μS/cm，相當于蒸餾水的電導率
對于石油制品或者有機溶劑還無能為力
●測量管絕緣襯里受溫度的限制，電磁流量計還不能測量高溫液體，測量介質溫度≤180°C適用
●電磁流量計的測量原理是基于法拉第電磁感應定律，所以易受外界的電磁干擾源影響
防腐型電磁流量計
應用
用來測量導電性的液態介質，要求電導率應大于5μs/cm（自來水，原水的電導率約為100…5000μs/cm，可以用來測量各種酸、堿、鹽溶液及泥漿、礦漿、紙漿等介質的流量，但介質中不能含有較多的鐵屑鐵磁性物質和大量的氣泡，主要應用于石化、鋼鐵、電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。
技術參數
公稱通徑（mm） | 管道式四氟襯里：DN10～DN600 | 流速范圍： | 0.3－12m/s |
|
| 管道式橡膠襯里：DN40～DN1200(特殊規格可定制) | 電導率范圍： | 被測流體電導率≥5μs/cm |
|
流動方向： | 正，反，凈流量 | 電流輸出： | 負載電阻 | 0～10mA：0～1.5KΩ |
量程比： | 150:1 | 4～20mA：0～750KΩ | ||
重復性誤差： | 測量值的±0.1% | 數字頻率輸出： | 輸出頻率上限可在1～5000Hz內設定帶光電 |
|
精度等級： | 0.2%級&0.5%級 | 隔離的晶體管集電極開路雙向輸出。外接電 |
| |
被測介質溫度： | 普通橡膠襯里：－20～＋60℃ | 源≤35V導通時集電極最大電流為250mA。 |
| |
高溫橡膠襯里：－20～＋90℃ | 供電電源： | AC220V、DC24V或3.6V鋰電池 |
| |
聚四氟乙稀襯里：－30～＋100℃ | 消耗總功率： | 小于20W |
| |
高溫型四氟襯里：－20～＋180℃ | 連接方式： | 流量計與配管之間可采用法蘭、卡箍連 |
| |
額定工作壓力: | DN10－DN80：≤2.5MPa | 接、螺紋連接 |
| |
DN80－DN150：≤1.6MPa | 環境濕度： | ＜90%r.h（非冷凝） |
| |
DN200－DN1200：≤1.0MPa | 防護等級： | IP65（特殊訂制IP68） |
| |
顯示單位： | m³/H、m³/M、m³/S、L/H、L/M、L/S、G/H、G/M | 環境溫度： | -25～+60℃(特殊工況下請咨詢工程師) |
|
G/S(H=Hour M=Minute S=Second） | 要求直管段長度： | 上游≥5DN，下游≥3DN |
| |
執行標準： | LVD 2006/95/EC&EMC 2004/108/EC | 執行標準： | DIN EN 1092-1-2002 |
|
EN 61326-1：:2006輻射標準（BS EN50081-1) | 銷售使用地標準（訂貨備注） |
| ||
EN 61326-1：:2006抗干擾標準（BS EN50082-1) | 電氣連接方式： | M20*1.5 |
| |
|
| |||
EN 61010-1:2001設備安全要求：一般要求 | ||||
主要技術參數詳解
??????●適用介質：導電性的液體正常測量時導電率5μs/cm的液體,一般情況下蒸餾水的電導率為5μs/cm自來水的電導率為100μs/cm,其他酸堿鹽的電導率可參考下表：
液體名稱 | 電導率(S/cm) | 液體名稱 | 電導率(S/cm) |
鹽酸（40%） | 51.52×10﹣2 | 氯化鉀（21%） | 28.10×10﹣2 |
硝酸（62%） | 49.04×10﹣2 | 碘化鉀（55%） | 42.26×10﹣3 |
磷酸（70%） | 14.73×10﹣2 | 硝酸鉀（22%） | 16.25×10﹣2 |
硫酸（85%） | 98.50×10﹣3 | 氫氧化鉀（42%） | 42.12×10﹣2 |
乙醇，酒精（95%） | 2.6×10﹣7 | 硫酸鉀（5%) | 45.80×10﹣3 |
醋酸（70%） | 2.35×10﹣4 | 碳酸鈉（15%） | 83.60×10﹣3 |
丙酸（70%） | 8.5×10﹣7 | 氯化鈉（26%） | 21.51×10﹣2 |
丁酸（70%） | 5.6×10﹣7 | 硝酸鈉（30%） | 16.06×10﹣2 |
甲酸，蟻酸（40%） | 98.4×10﹣4 | 氫氧化鈉（50%） | 82.00×10﹣3 |
氫氟酸（30%） | 34.11×10﹣2 | 硫酸鈉（15%） | 88.60×103﹣3 |
氫碘酸(5%) | 13.32×10﹣2 | 氨水（30%） | 1.93×10﹣4 |
氯化銅(35%) | 69.9×10﹣3 | 氯化氨（25%） | 40.25×10﹣2 |
硝酸銅（35%） | 10.62×10﹣2 | 硝酸銨（50） | 36.33×10﹣2 |
硫酸銅（17.5%） | 45.80×10﹣3 | 硫酸氨（31%） | 23.21×10﹣2 |
●流速要求：0.3-12m/s
正常情況下選用電磁流量計時應使流速V處于1…4m/s的測量范圍比較理想；
(1)對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
(2)對于粘度不高的液體(例如水)，選擇管道流速一般在1.5～3m／s。
(3)對粘度稍大或有沉積物的液體，選用傳感器口徑時應使流速不低于3～4m／s或更高些，以便用液體自清潔，防沉積(4)對于礦漿等磨損性強的液體，常用流速應不超過3m／s，以降低對襯里和電極的磨損。(5)對于低電導率液體，在選用傳惑器口徑時，盡可能使用較低流速不超過1m／s，流速提高，流動噪聲會增加，而出現輸出晃動。

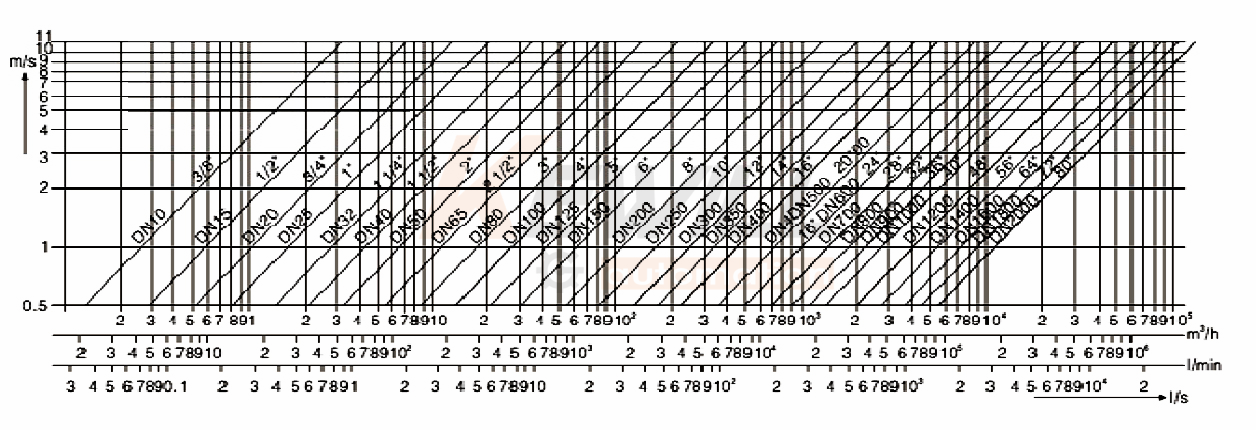

在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小
流速計算公式如下:
（1）V = 1273.24*Q/DN²
單位: V：[m/s], Q : [I/S], DN :[mm]
(2)V = 353.68 *Q/DN²
單位: V：[m/s], Q : [m³/h], DN :[mm]
注： Q:流量 DN：管道內徑 V：流速
選型表
FE20- | 電磁流量計 | |||||||||||||
| 適用介質 | |||||||||||||
| 通用介質型 | |||||||||||||
| 漿液測量型 | |||||||||||||
| 變送器安裝類型 | |||||||||||||
| 一體式就顯示設定型 | |||||||||||||
| 分體遠傳顯示設定型（圓形） | |||||||||||||
| 分體遠傳顯示設定型（方形） | |||||||||||||
| 通徑 | |||||||||||||
| 6 to 2800mm（如管徑DN10及表述為10） | |||||||||||||
| 安裝方式 | |||||||||||||
| 法蘭型 （DN10 to DN2800) | |||||||||||||
| 夾持型 （DN25 to DN150) | |||||||||||||
| 螺紋型 （DN10 to DN50) | |||||||||||||
| 衛生卡箍型 （DN15 to DN80) | |||||||||||||
| 電極材料 | |||||||||||||
| 電極材料不銹鋼1.4435(316L) |
| 電極材料Ni鎳 | |||||||||||
| 電極材料Ti（鈦） |
| 電極材料哈氏合金HC | |||||||||||
| 電極材料Ta（鉭） |
| 電極材料哈氏合金HB | |||||||||||
| 電極材料Wolfram Carbide（碳化鎢） |
| 特殊材料形式定制 | |||||||||||
| 電極材料Pt鉑 |
|
| |||||||||||
| 外殼與法蘭材質 | |||||||||||||
| 主體材質：碳鋼 | |||||||||||||
| 主體材質：不銹鋼1.4301（304） | |||||||||||||
| 主體材質：不銹鋼1.4435(316L) | |||||||||||||
| 輸出方式 | |||||||||||||
| 無輸出 | |||||||||||||
| 4 to 20mA+脈沖 | |||||||||||||
| 4 to 20mA+脈沖+高低流量雙點報警 | |||||||||||||
| 內襯材料 | |||||||||||||
| 內襯材料CR （氯丁橡膠） | |||||||||||||
| 內襯材料PTFE（聚四氟乙烯） | |||||||||||||
| 內襯材料F46（聚全氟乙丙烯） | |||||||||||||
| 內襯材料FEP(氟化乙烯丙烯共聚物) | |||||||||||||
| 內襯材料PFA(全氟烷氧基樹脂)特氟龍 | |||||||||||||
| 內襯材料PUR（聚氨酯橡膠） | |||||||||||||
| 供電方式 | |||||||||||||
| DC 18V to 38V | |||||||||||||
| AC 85V to 265V | |||||||||||||
| 鋰電池供電Battery power supply | |||||||||||||
| 精度等級 | |||||||||||||
| 0.2% | |||||||||||||
| 0.5% | |||||||||||||
| （選配附件）接地方式 | |||||||||||||
| 無接地環 | |||||||||||||
| 不銹鋼1.4435(316L)接地環 | |||||||||||||
| 鈦合金接地環 | |||||||||||||
| 防爆類型 | |||||||||||||
| 無防爆功能普通型 | |||||||||||||
| 隔爆功能型 | |||||||||||||
FE20- |
|
|
|
|
|
|
|
|
|
|
|
| ←選型示例 | |
