原理特點
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，其關系符合下面的表達式
非滿管電磁流量計
原理

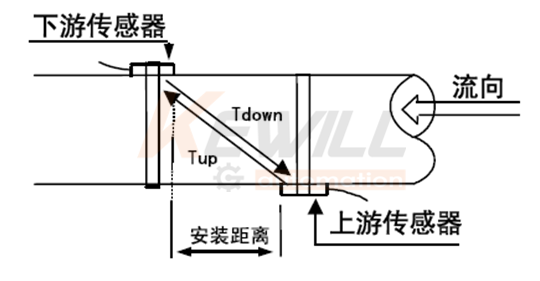

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，其關系符合下面的表達式：
其中
θ為聲束與液體流動方向的夾角
M為聲束在液體的直線傳播次數
D為管道內徑
TUP為聲束在正方向上的傳播時間
Tdown為聲束在逆方向上的傳播時間
△T=Tup-Tdown
非滿管電磁流量計
特 點
●DN50口徑以上分流層雙聲道高精度設計
●防護等級IP68
●內置定量控制器、分時累積器
在設定時刻自動啟動控制器，實現自動定時定量供水或定量灌溉。
在設定時間段內進行流量的分時累積，已實現梯度費率。
●熱量測量
選配雙路PT1000溫度測量功能，能夠實現熱量計量，適用于空調制冷行業。
●超聲測量、無轉動、無磨損部件
長期保證測量精度，整機可靠性高。
適用用多種水質，包括含砂礫、雜草的水質。
| 技術參數 | |
| 測量流體： | 滿管的水、污水、海水（其他液體需定制） |
| 流體溫度： | 0-30°C(0-160℃) |
| 工作環境： | 溫度：-10-45℃；濕度≤100%（RH） |
| 承受壓力： | 1.6Mpa(2.5Mpa可選) |
| 上游流暢敏感度等級： | U3 |
| 下游流暢敏感度等級： | D0 |
| 電磁兼容性等級： | E2級 |
| 通訊接口： | RS485/M-BUS/紅外 |
| 輸出信號： | 兩路隔離OCT或TTL脈沖輸出/1路兩線制4-20mA |
| 供電電源： | 內置鋰電池（3.6V,19Ah）/外接DC8~36V直流電源/二線制4-20mA供電 |
| 防護等級： | IP68可下水2米工作 |
| 本地顯示： | 雙行顯示包括9位累積量，4位瞬時流量，以及各種狀態提示符及單位 |
| 數據存儲： | 采用EEPROM/FLASH存儲參數，自動記錄前128個月前512日的累積流量 |
| 測流周期： | 測量狀態：1次/秒；檢定狀態：4次/秒 |
| 功耗： | 電池可連續使用10年以上 |
| 接液材質： | DN15-DN40黃銅（不銹鋼） |
| DN50-DN150 球墨鑄鐵（不銹鋼） | |
| DN200-DN300碳鋼（不銹鋼） | |
顯示及操作
58×22mm液晶顯示器
同屏顯示瞬時流量、累積流量、時間及各種狀態
觸摸式按鍵
手指觸摸玻璃即可完成操作
支持正反向流量測量
可分別進行正反向瞬時流量、累積流量測量
可設定多種測量單位
累積流量：m³、ft3、GAL、L
瞬時流量：m³/h、GPM、L/m
紅外通訊接口
支持M-BUS等多種協議
用途
1.水,海水等液體測量
2.給水與排水
3.節能監測 節水管理
4.泄露監測
5.流量巡檢，流量跟蹤與采集
6.熱量測量與熱量平衡
通訊與信號類型
| 標配 | 接線柱編號 | 定義 |
| 1 | 485+（A） | |
| 2 | 485-(B) | |
| 3 | DC8-36V | |
| 4 | GND(可作485接地端子) | |
| 選配 | 接線柱編號 | 定義 |
| 1 | 兩線制4-20mA(可用24V供電) | |
| 2 | OCT1(集電極開路輸出1) | |
| 3 | OCT2(集電極開路輸出2) | |
| 4 | C1（TTL電平脈沖輸出1） | |
| 5 | C2（TTL電平脈沖輸出2） |
注：以上通訊接口或輸出信號，可以在訂貨時選擇任意兩種引至外置防水接線盒。
選型表
| FU50- | 管道式超聲波流量計（超聲波水表）（在線式） | |||||
| FU50E- | 外夾式超聲波流量計（超聲波水表）(便攜非管道式） | |||||
| 通徑 | ||||||
| DN15口徑,螺紋連接,外螺紋G3/4 | ||||||
| DN20口徑,螺紋連接,外螺紋G1 | ||||||
| DN25口徑,螺紋連接,外螺紋G1 1/4 | ||||||
| DN32口徑,螺紋連接,外螺紋G1 1/2 | ||||||
| DN40口徑,螺紋連接,外螺紋G2 | ||||||
| DN50口徑,法蘭連接,16bar | ||||||
| DN65口徑,法蘭連接,16bar | ||||||
| DN80口徑,法蘭連接,16bar | ||||||
| DN100口徑,法蘭連接,16bar | ||||||
| DN125口徑,法蘭連接,16bar | ||||||
| DN150口徑,法蘭連接,16bar | ||||||
| DN200口徑,法蘭連接,16bar | ||||||
| DN250口徑,法蘭連接,16bar | ||||||
| DN300口徑,法蘭連接,16bar | ||||||
| 輸出信號與供電類型 | ||||||
| 3.6V鋰電池（僅顯示用選擇） | ||||||
| RS485 DC8~36V | ||||||
| 4-20mA DC24V | ||||||
| M-Bus 遠程抄表系統(symphonic mbus) | ||||||
| 選配信號 | ||||||
| 無選配 | ||||||
| TTL電平脈沖輸出 | ||||||
| 2路常開信號 | ||||||
| 接液本體材質 | ||||||
| 黃銅合金結構 UNI EN 12165 CW617N | ||||||
| 球墨鑄鐵 | ||||||
| 碳鋼 | ||||||
| 不銹鋼1.4301(304) | ||||||
| (特殊備選項)VARIO | ||||||
| 無定制功能 | ||||||
| 協議定制功能 | ||||||
| FU50- | ←選型示例 | |||||
